최종 제품

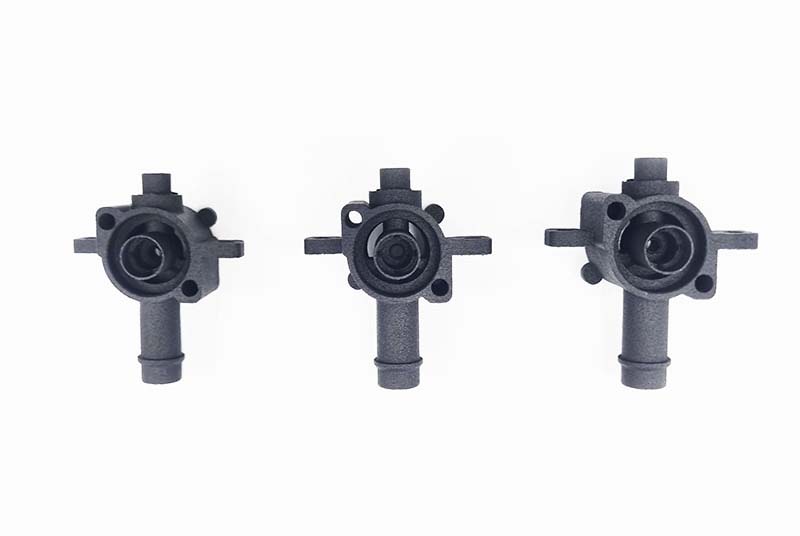

최종 제품 사진

총 3가지 종류의 밸브용 부품을 제작했습니다.
본 부품들은 모두 조립을 통해 밸브를 완성할 목적으로 제작되었습니다.




구멍이 있는 부품 출력

3 가지 부품 모두 공통적으로 연결을 위한 구멍이 있는 게 특징입니다.
다른 부품들과 결합해야 하기 때문에 깔끔하고 정교한 출력이 중요했습니다.

1) 부품1

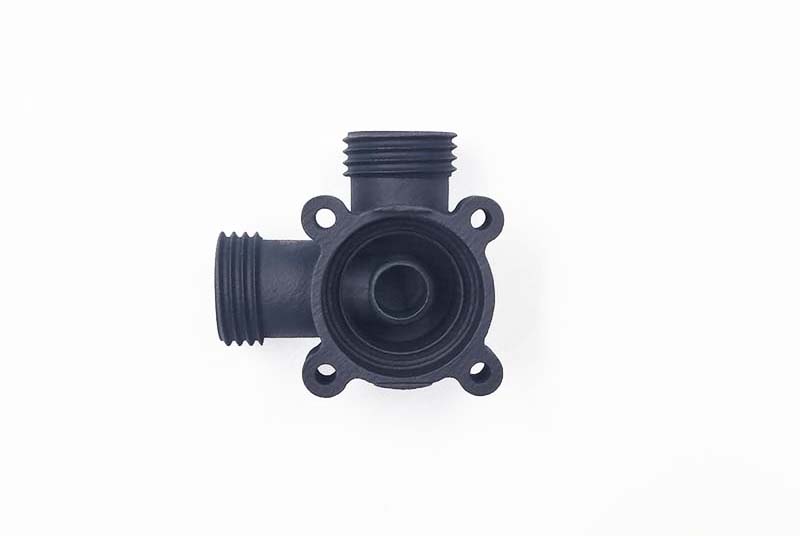

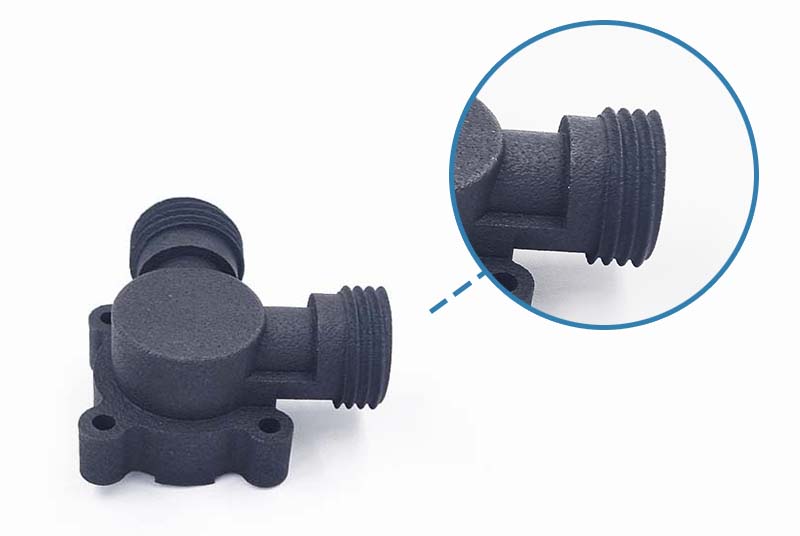

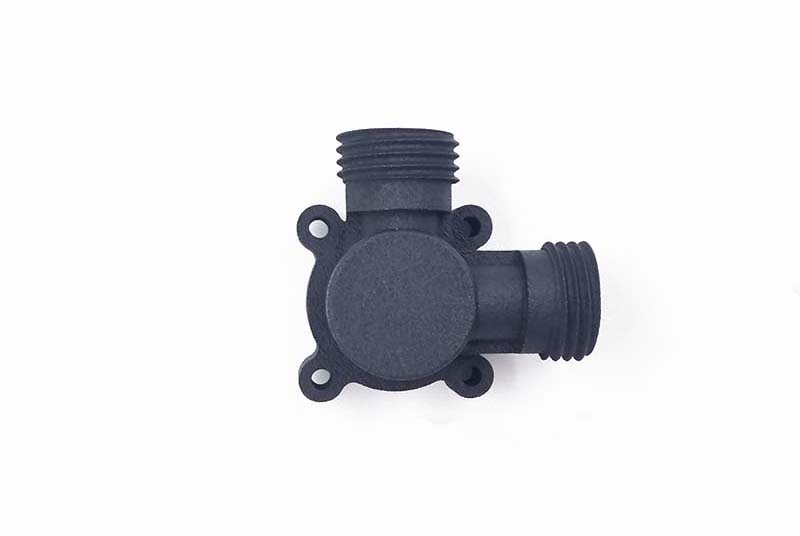

부품1 상세 사진

부품1의 상세 사진입니다.
3가지 종류의 부품 중 가장 크기가 큰 부품입니다.

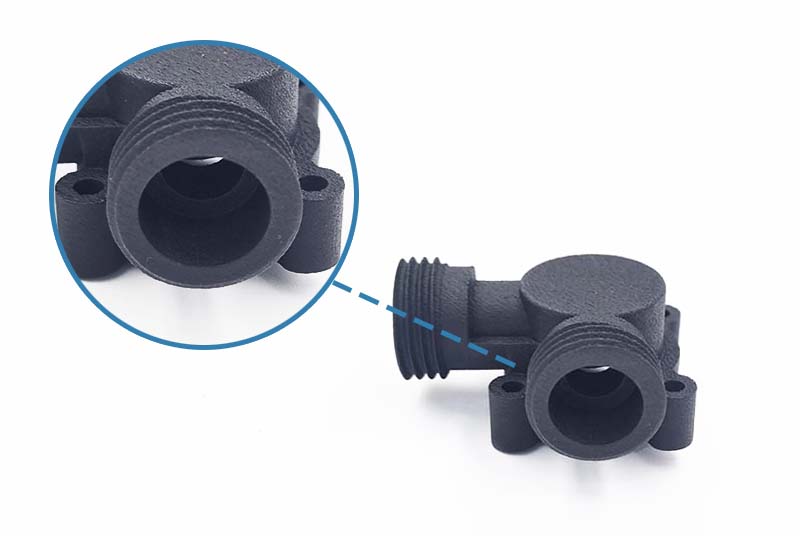

조립을 위해 나사와 같이 돌아가는 이음새가 있는 게 특징입니다.

총 6개 소량 양산 진행했습니다.

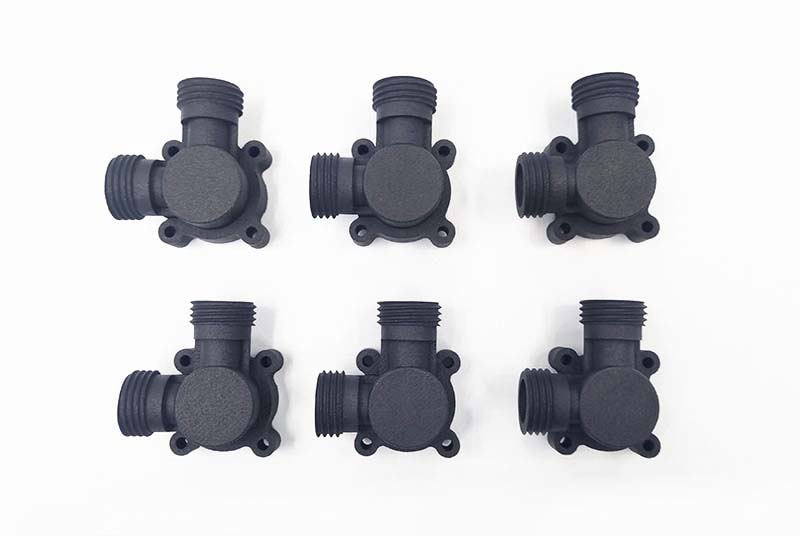

부품1 소량 양산

2) 부품2

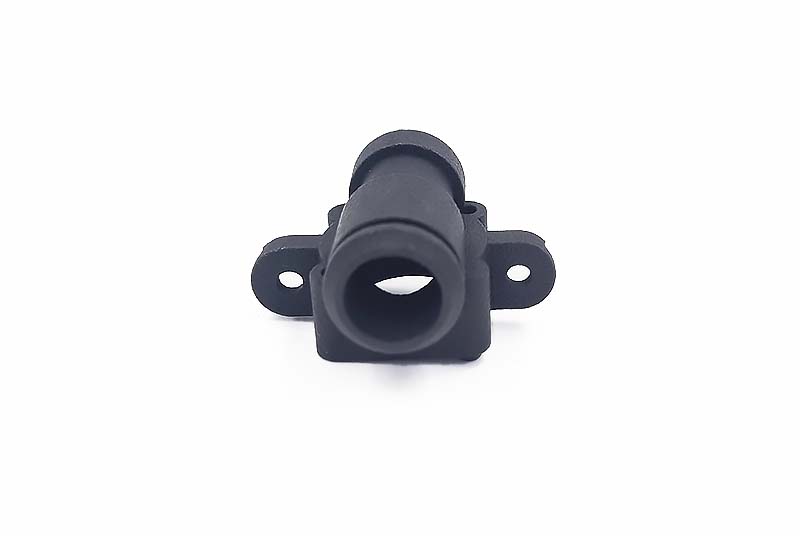

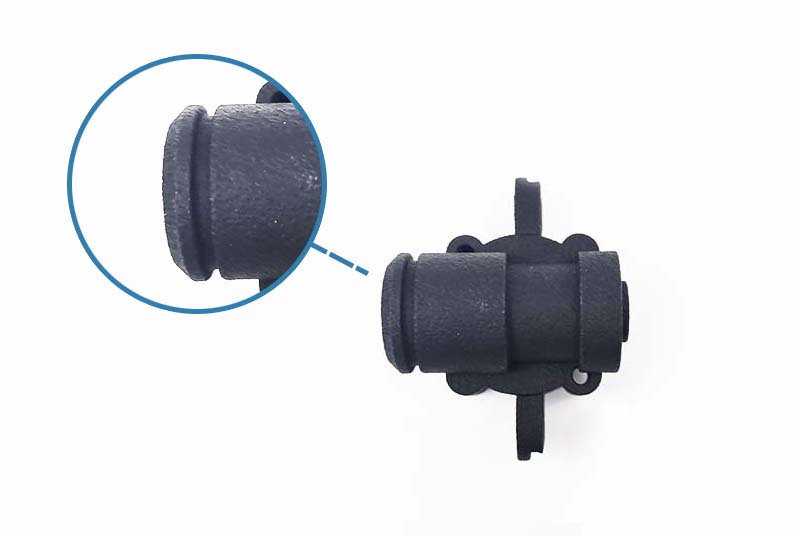

부품2 상세 사진 (좌: 앞 / 우: 위)

부품 2의 상세 사진입니다.
겉에서 봤을 때는 길게 뻗어나온 쪽에 좁게 파인 부분이 있는 게 특징입니다.

부품2 상세 사진 (아래)

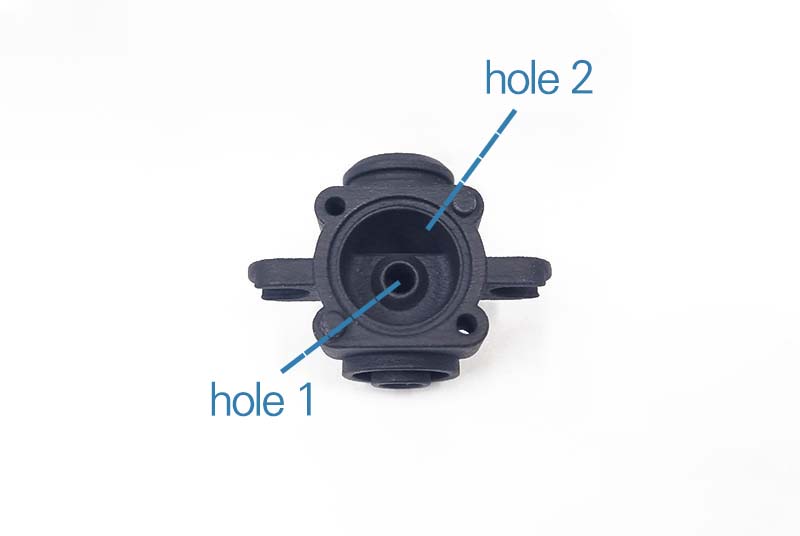

아래쪽에서 봤을 때는 두 개의 구멍이 다르게 위치해 있는 게 특징입니다.
절반 정도 뚫린 곳이 있고, 막힌 곳에 또다른 구멍이 있는 구조가 3D프린팅을 통해 깔끔하게 출력되었습니다.

총 27개 양산 진행했습니다.

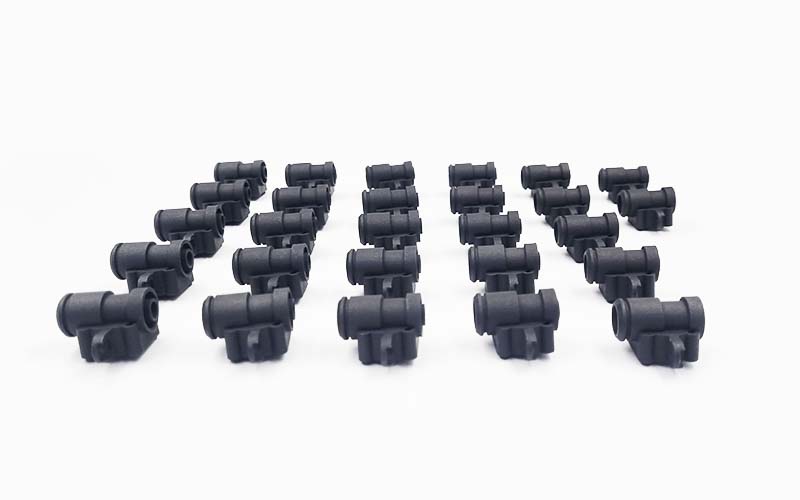

부품2 소량 양산

3) 부품3

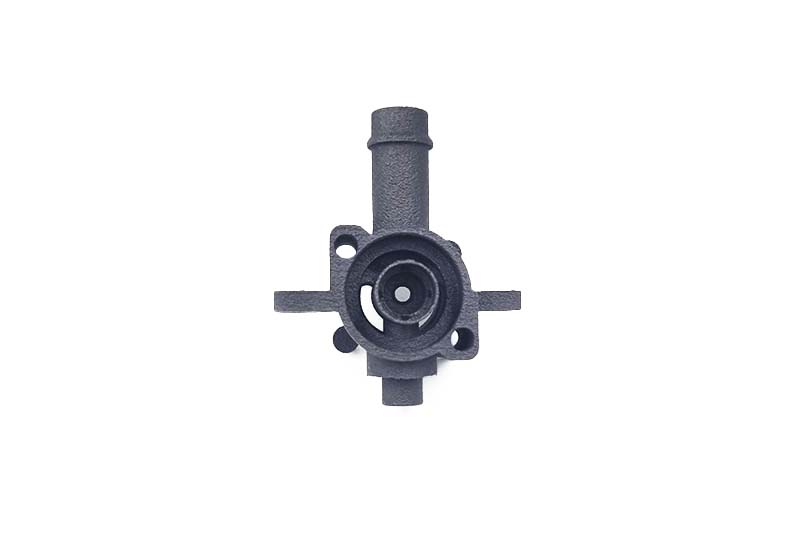

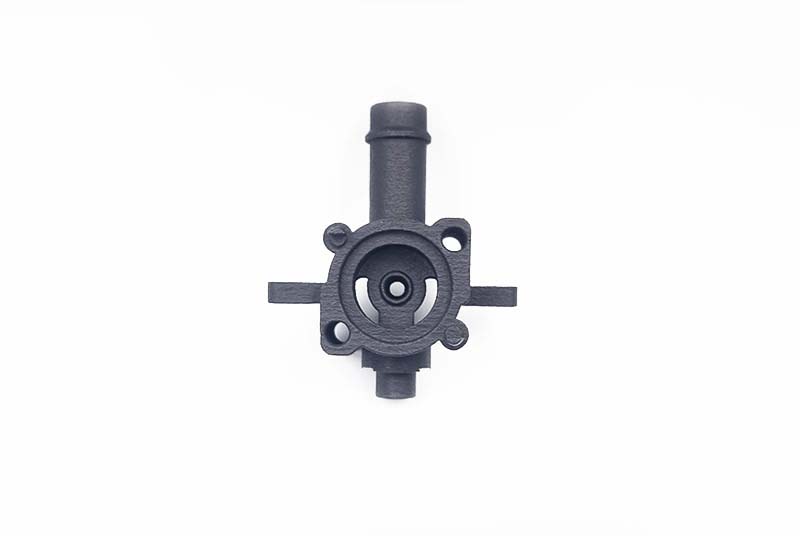

부품3 상세 사진 (좌: 위 / 우: 아래)

부품3의 상세 사진입니다.
모든 부품 중 가장 뚫린 곳이 많고 복잡한 형상입니다.

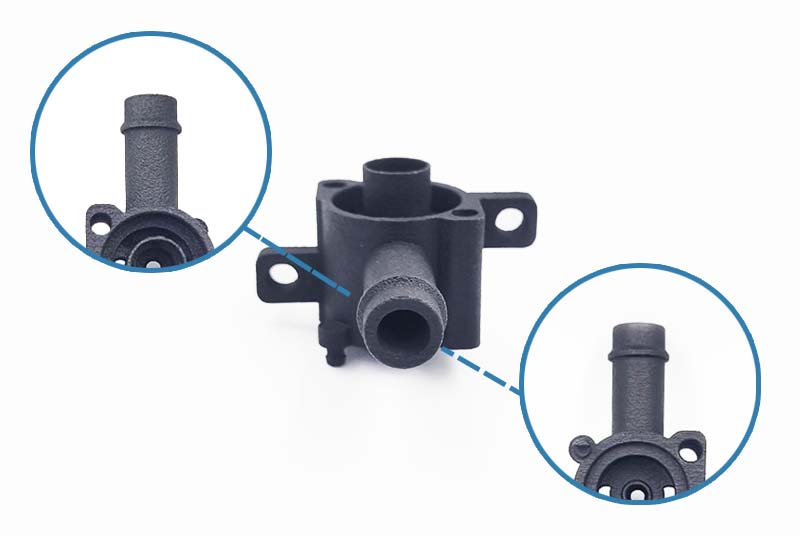

부품3 상세 사진 (앞)

다른 2개의 부품과 다르게 길게 뻗어나온 부분이 있는 것도 특징입니다.
원통형의 뚫린 구멍들도 모두 깔끔하게 출력되었습니다.

총 3개 소량 양산 진행했습니다.

부품3 소량 양산

정교한 출력물에 적합한 PA12

본 부품들은 뚫려있는 곳이 많다는 공통점을 가지고 있었고,
조립이 필요한 부품들이었기 때문에 정교한 출력이 중점이었습니다.

이러한 특성에 맞게 디테일한 출력이 가능한 SLS방식의 PA12 소재를 사용했습니다.
PA12는 열가소성 수지를 사용하여 출력물의 디테일과 치수 정확도를 보장합니다.
또한 엔지니어링 플라스틱*이기 때문에 내구성, 내열성이 뛰어나 최종 부품 생산에도 적합한 소재입니다.

*엔지니어링 플라스틱(engineering plastics): 내열성·기계적 강도·내마모성이 뛰어나며, 기계·자동차·항공기·전자 기기의 부품 등에 쓰이는 플라스틱

PA12의 이러한 특징들은 구멍이 많고, 별도의 가공 없이 최종 제품으로 사용되어야 하는 '밸브용 부품'에 최적의 소재였습니다.
적합한 소재를 사용한 결과 작은 부품인데도 모든 구멍이 깔끔하게 출력된 결과물을 얻을 수 있었습니다.

PA12는 이와 같이 작은 부품을 양산하기에 적합하여, 부품 양산에 자주 사용되고 있습니다.
아래 자세히 보기를 클릭하시면 PA12 소재로 진행한 제품 양산 사례를 자세히 보실 수 있습니다.

마치며

구멍이 많고 겹치는 내부 형상이 복잡한 부품이었지만,
적합한 소재를 사용하여 최종 부품을 성공적으로 출력할 수 있었습니다.

한양3D팩토리는 부품의 형상과 그 역할을 파악하여 적절한 솔루션을 드리고 있습니다.
