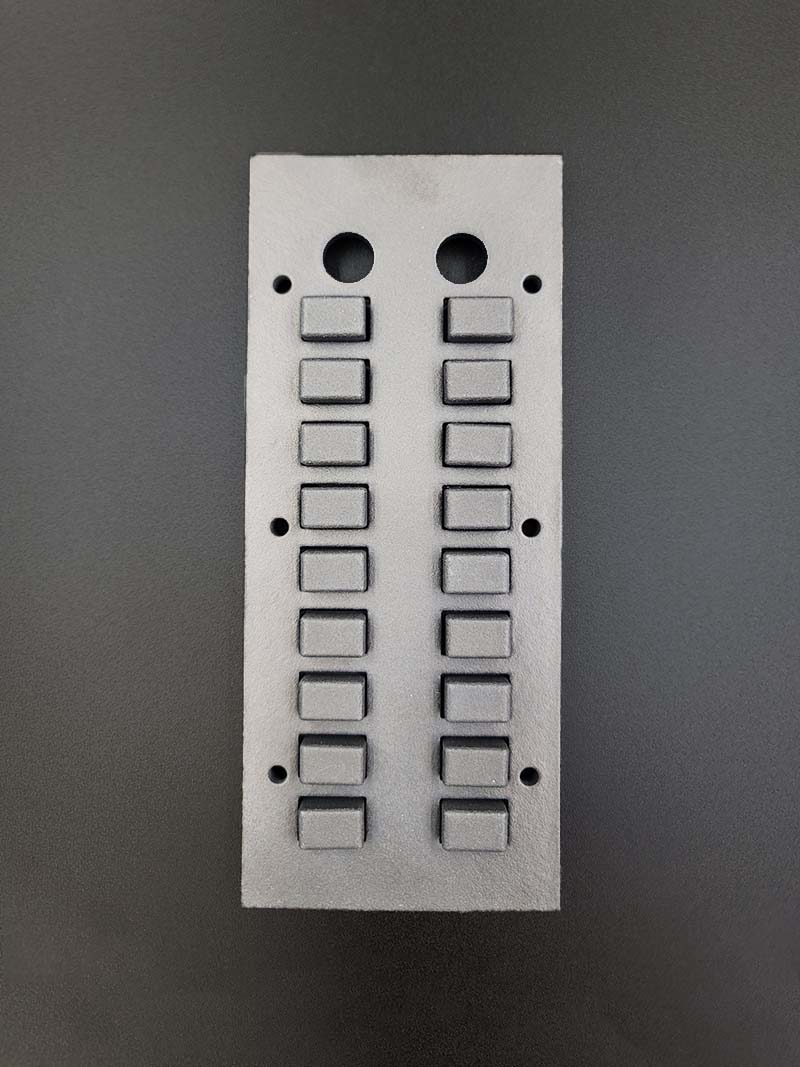

조립이 완료된 리모컨

출력된 판넬과 버튼이 조립되어 최종 완성된 리모컨입니다.

CNC를 대체한 3D프린팅

전남대학교 병원에서 사용될 리모컨을 제작했습니다.
의뢰 기업인 '전남대학교 병원'은 리모컨을 사용하는 과정에서 자주 떨어트리기 때문에
'충격을 받아도 망가지지 않는 리모컨'을 제작하길 원하셨습니다.
그래서 리모컨의 내구성을 위해 알루미늄 CNC로 제작 의뢰하셨습니다.


금속 CNC 작업을 위해서는 STEP 파일이 필요합니다.
하지만 전남대학교 병원에서는 STEP이 아닌 STL 파일만 가지고 계셔서 금속 CNC 작업이 어려웠습니다.

그래서 한양3D팩토리는 STL 파일로 제작 가능한 3D프린팅을 제안드렸고,
내구성과 디테일이 뛰어난 'PA12' 소재로 출력을 진행했습니다.

리모컨 부품 제작

제작 부품은 1) 리모컨 판넬과 2) 리모컨 버튼으로, 총 두 번에 걸쳐 진행되었습니다.

1) 리모컨 판넬


리모컨 판넬

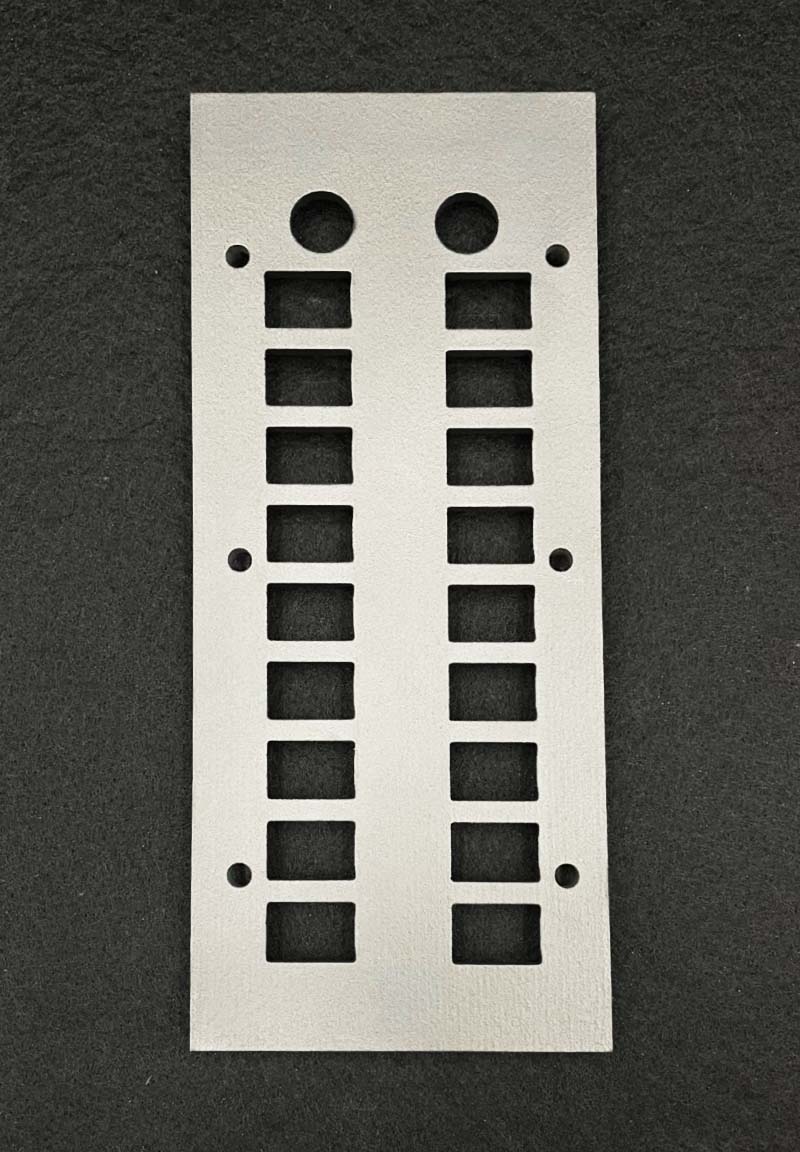

판넬 앞면 상세 사진

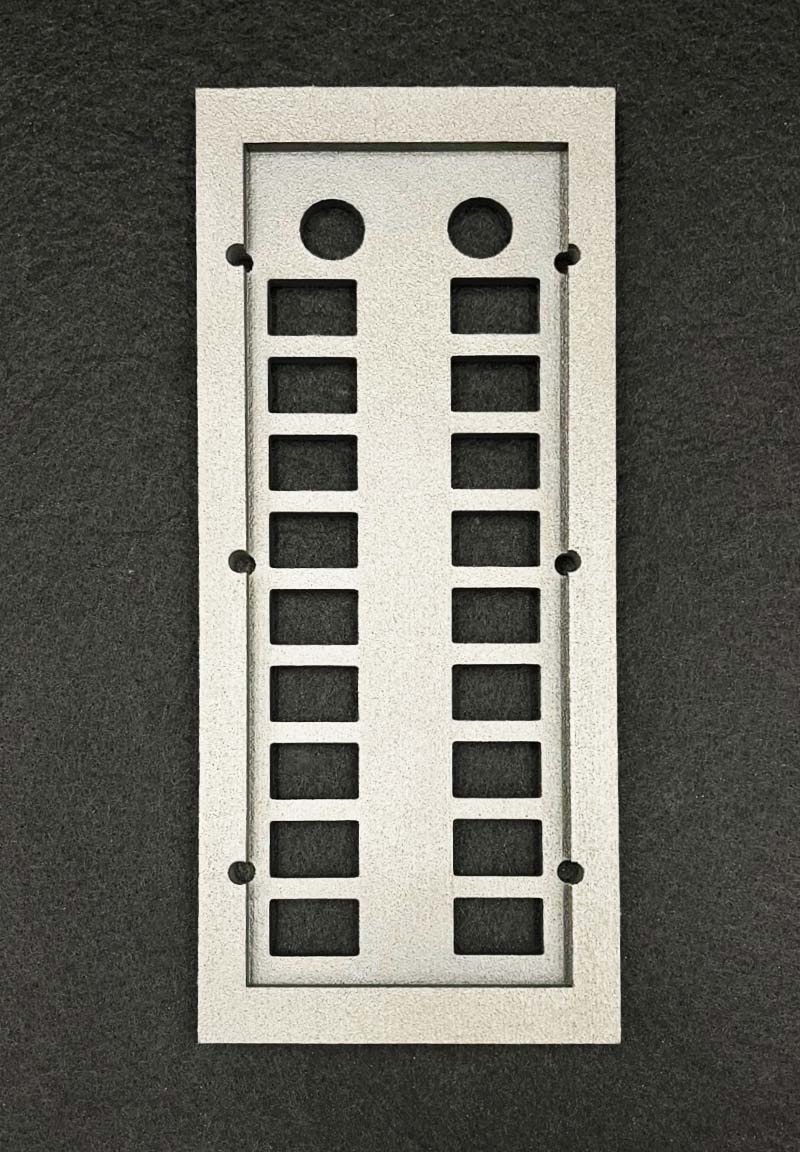

판넬 뒷면 상세 사진

처음 의뢰를 주신 리모컨 판넬입니다.
총 세 개 소량제작 진행했습니다.

2) 리모컨 버튼

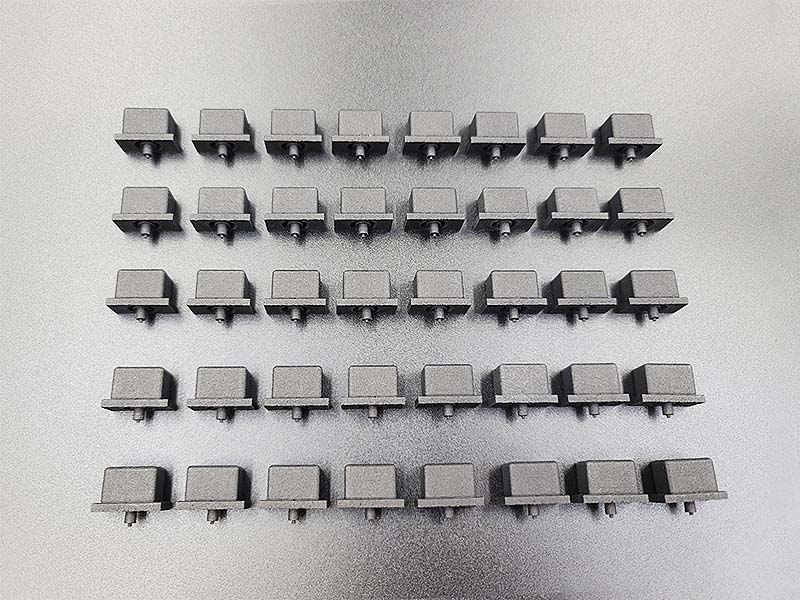

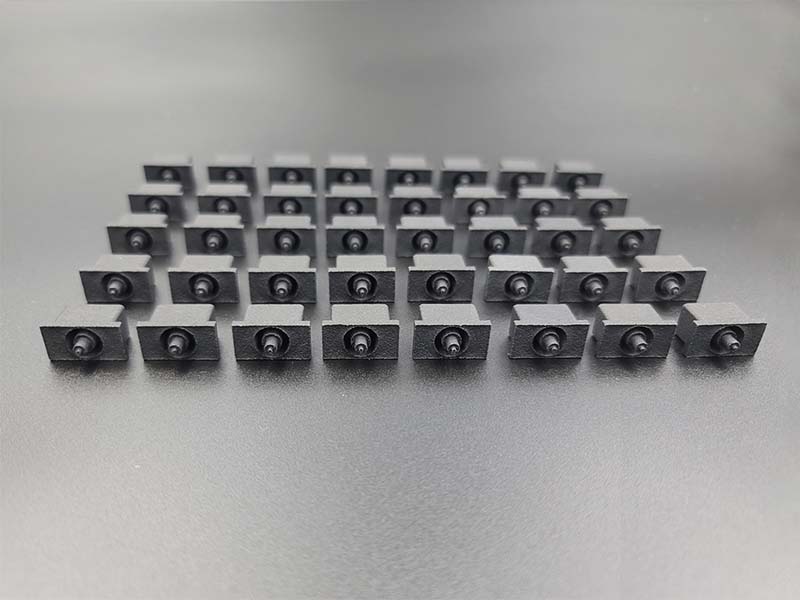

리모컨 버튼 상세 사진

2차로 리모컨에 조립할 버튼을 제작했습니다.
약 40개의 부품을 양산했으며, 작은 부품임에도 깔끔하게 출력되었습니다.

버튼 조립 완료

조립을 통해 최종적으로 완성한 리모컨의 모습입니다.

PA12의 내구성과 정교함

내구성이 중요한 이번 의뢰 제품에는 PA12 소재를 사용했습니다.
PA12는 엔지니어링 플라스틱*으로 내구성뿐만 아니라, 내열성∙절연성이 우수하기 때문에
가벼우면서 튼튼한 리모컨을 제작하기에 적합했습니다.

*엔지니어링 플라스틱(engineering plastics): 내열성·기계적 강도·내마모성이 뛰어나며, 기계·자동차·항공기·전자 기기의 부품 등에 쓰이는 플라스틱


또한, PA12는 치수 정확도가 우수해서 조립형 제품에 적합하고
출력 속도가 빨라서 소량양산에도 많이 사용되고 있습니다.
아래 '자세히 보기'를 클릭하시면 PA12의 특성이 반영된 부품 제작 사례를 보실 수 있습니다.


마치며

완성된 리모컨은 전남대학교 병원에서 사용될 예정입니다.
STEP 파일 부재로 생각하셨던 제작 방식에 변동이 생겼지만,
대체 가능한 소재로 3D프린팅 진행했기 때문에 결과물에 만족하셨습니다.

한양3D팩토리는 고객의 의뢰 상황을 고려하여 적절한 솔루션을 드리고 있습니다.
