♦ 용　 　도 : 제품개발 디자인 목업 　 　 　
♦ 제조방식 : 3D프린팅(MJP,FDM), CNC, 도색
♦ 중점사항 : 축소 모형의 일부 디테일 반영

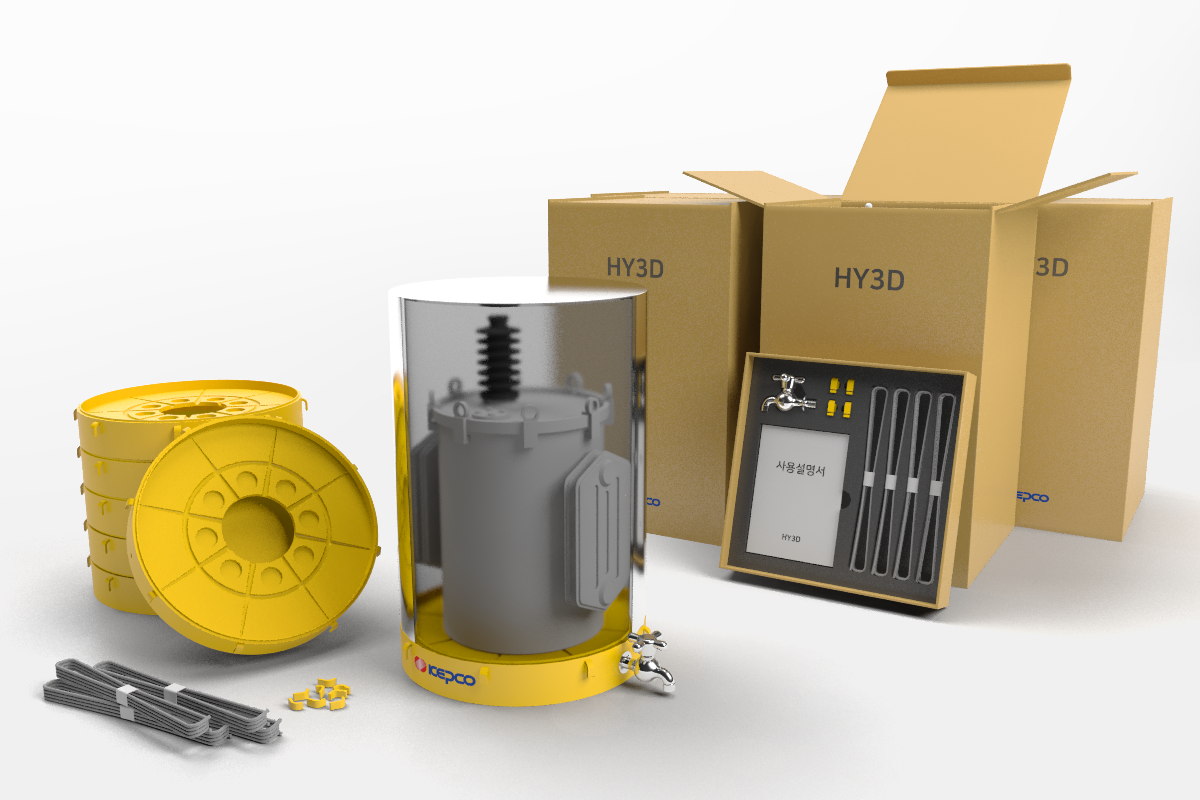

한국전력공사 개발제품의 디자인 목업입니다.

제품의 이해를 돕기 위한 목업으로, 용이한 시연을 위해 설계변경이 필요합니다.

스케일 축소의 일부 디테일 반영, 내부 구조 1/2 뷰, 탈착 기능을 반영했습니다.

필요 일정까지 빠듯하여 급행으로 제작일정 단축 및 다양한 제작수단을 동원했습니다.

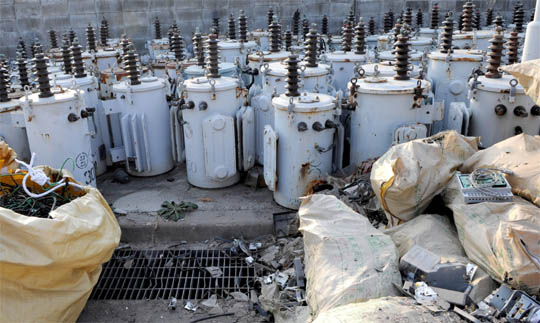

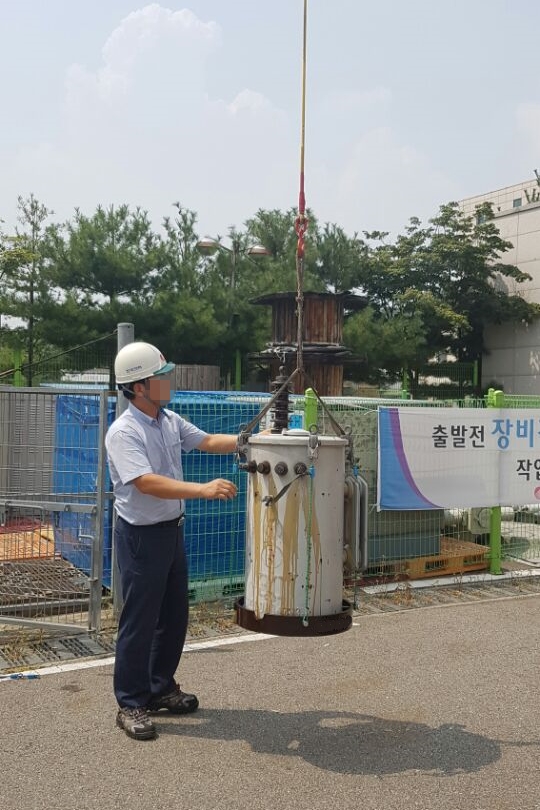

폐 변압기에서 발암물질을 포함한 절연유가 누유됩니다.

의뢰제품은 절연유로 인한 환경오염을 방지하는 개발제품입니다.





개발제품의 구성품목 개략도입니다.

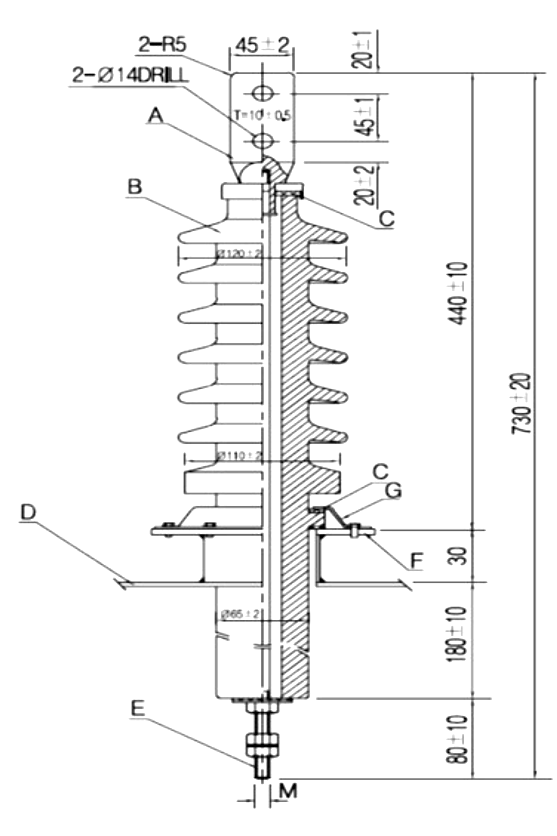

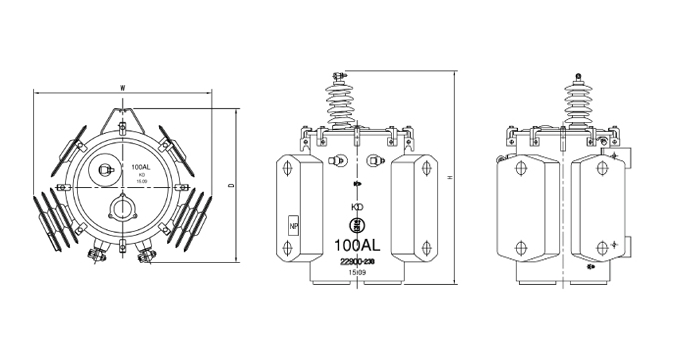

구조도와 규격을 기반으로 축소모형을 제작했습니다.

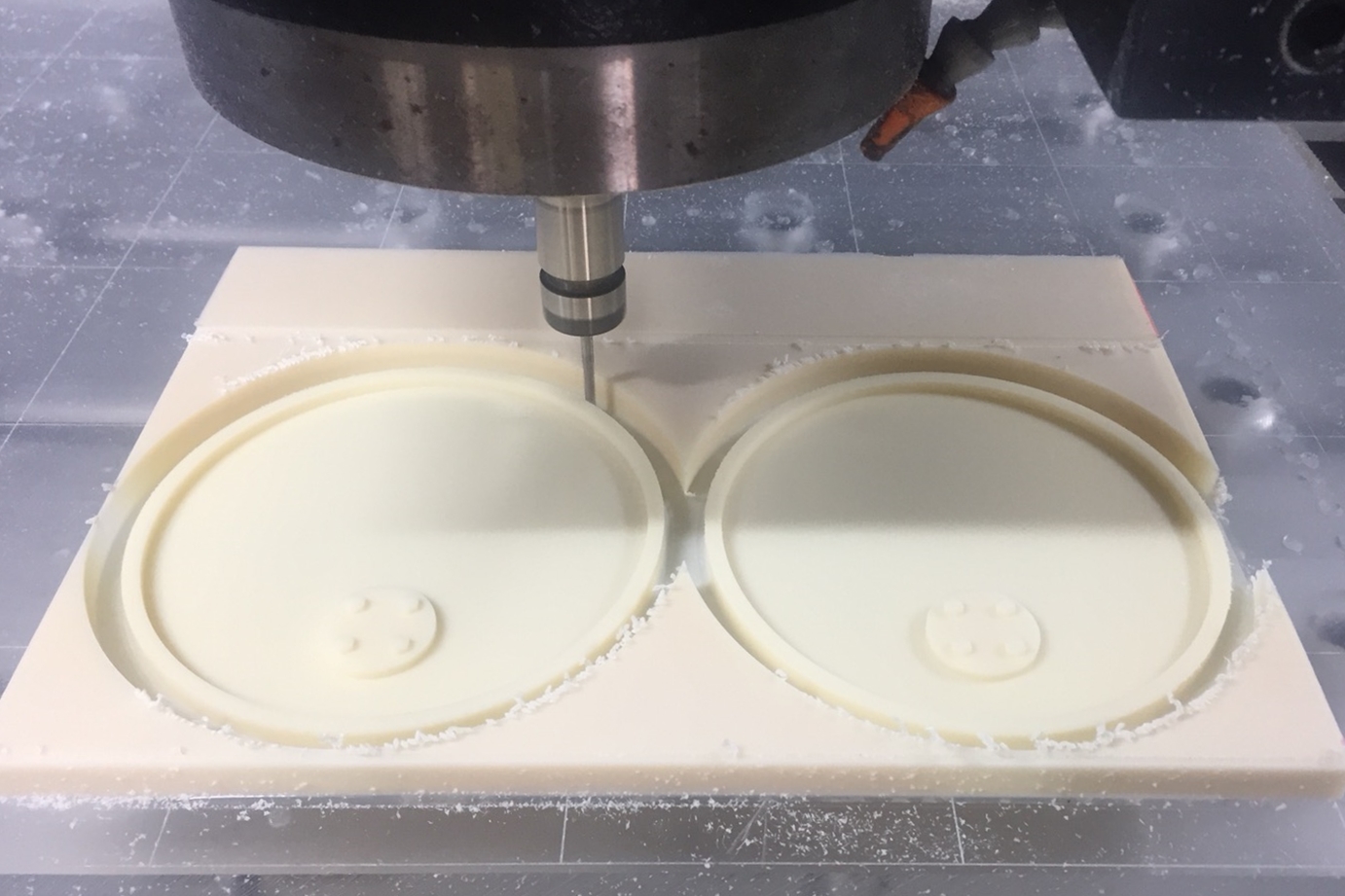

3D프린터와 NC라우터, 레이저커터 등의 복합 제작수단을 활용했습니다.

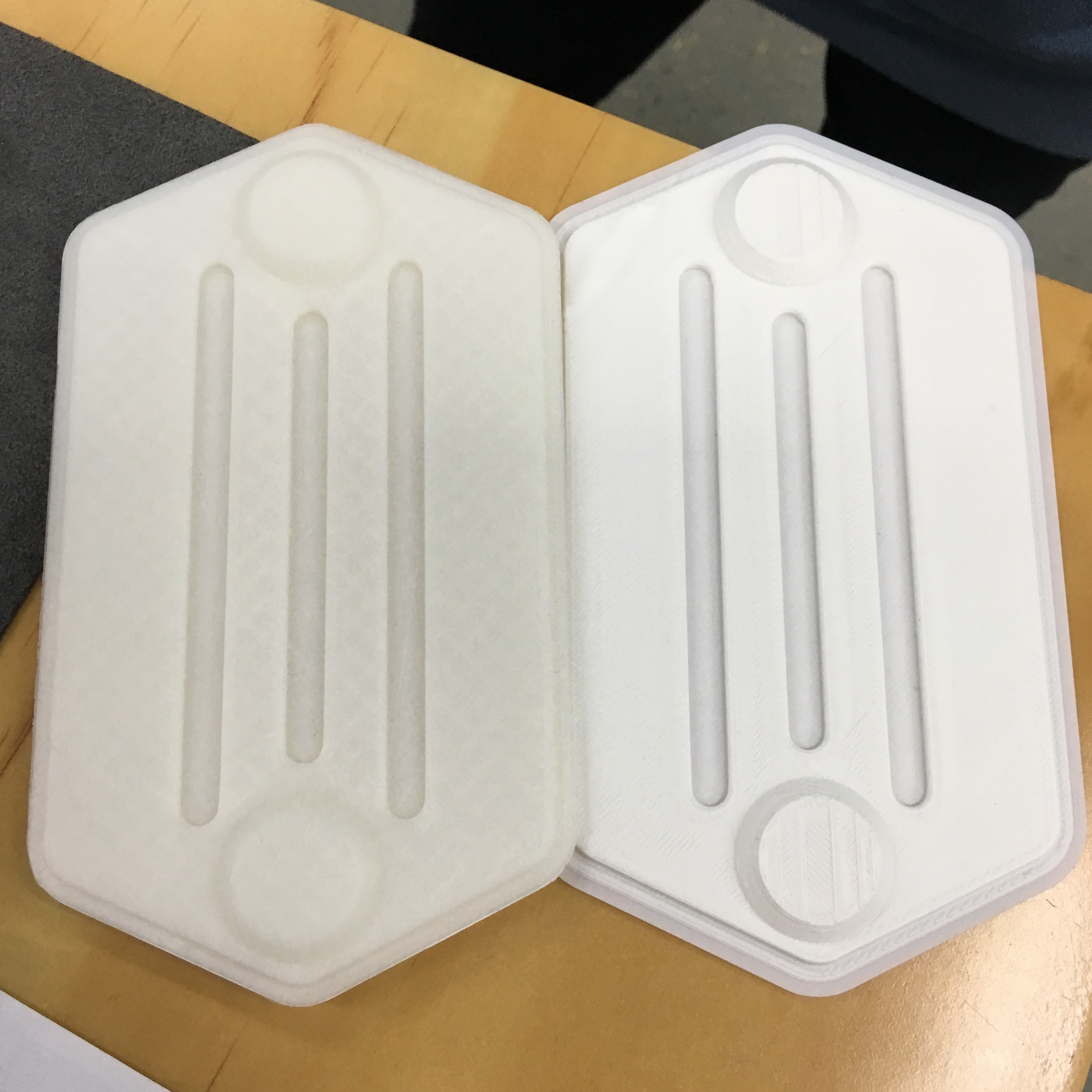

유선형의 모형은 표면 퀄리티 개선을 위해 MJP 프린터를 사용했으며,

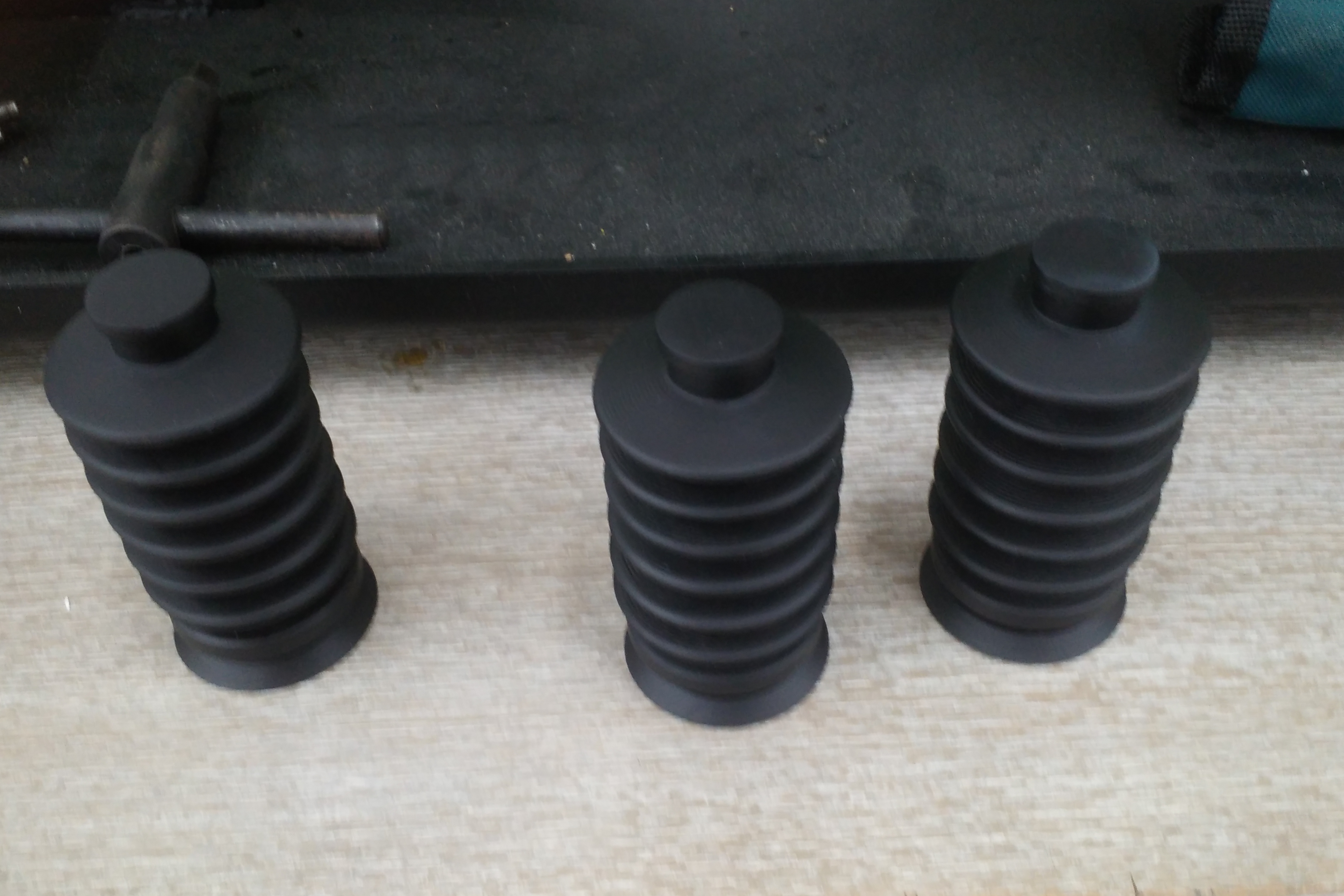

그 외 대형 파트들 위주로는 FDM 프린터를 사용하여 제작시간을 단축시켰습니다.





FDM 프린팅 공법 특성상 표면개선 후가공이 필연적으로 동반됩니다.

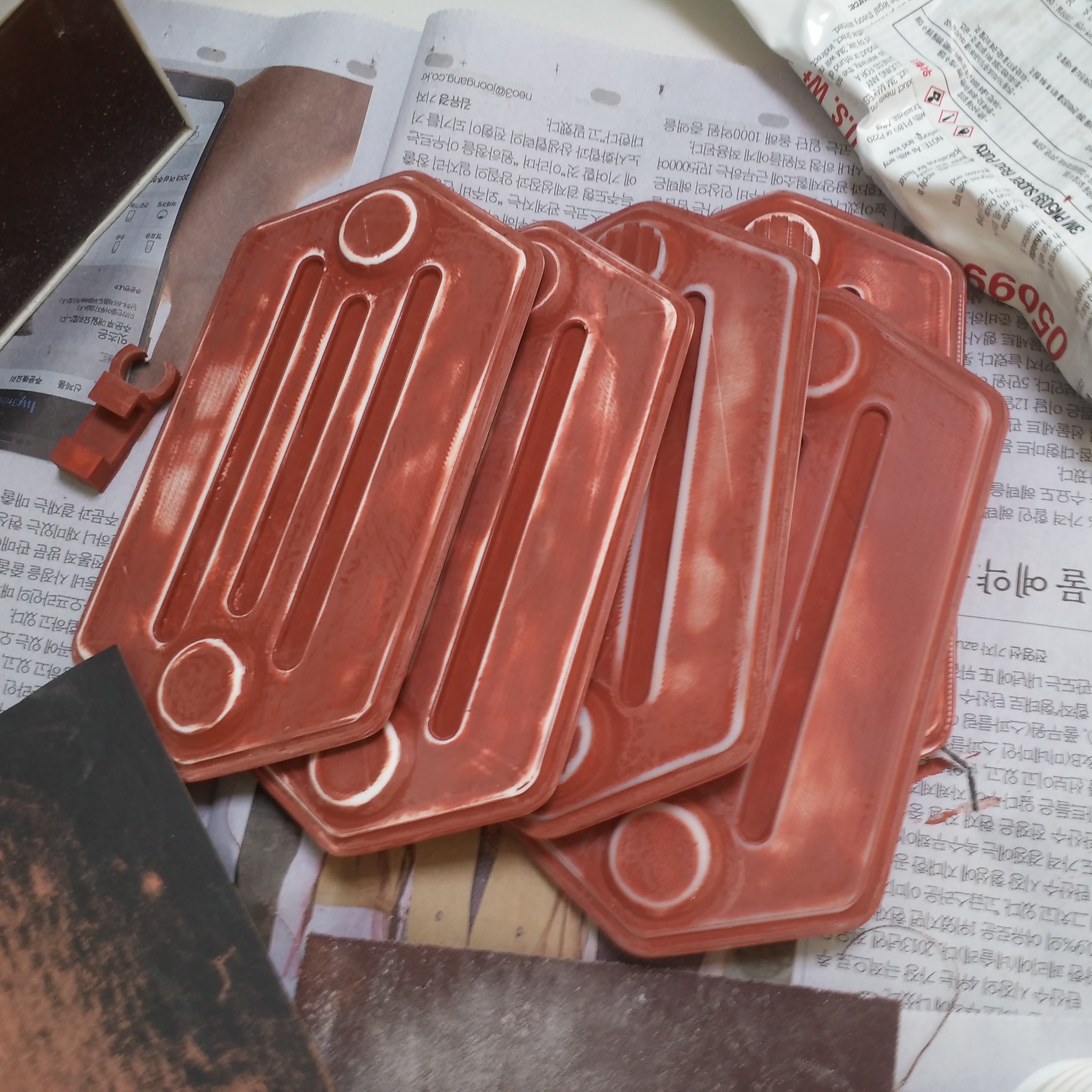

도색 전, 퍼티와 서페이서를 통한 중간 작업을 선행하였습니다.

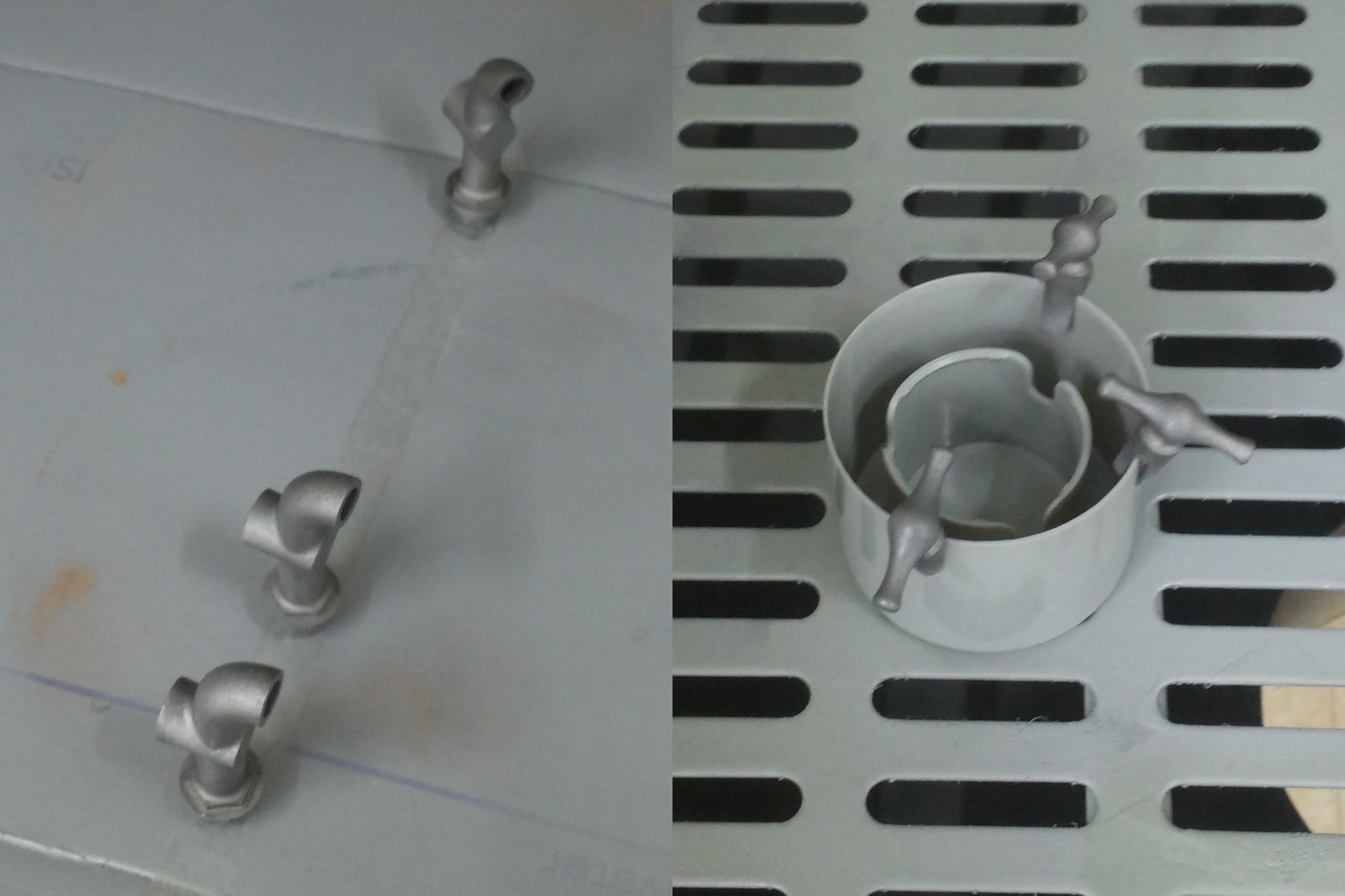

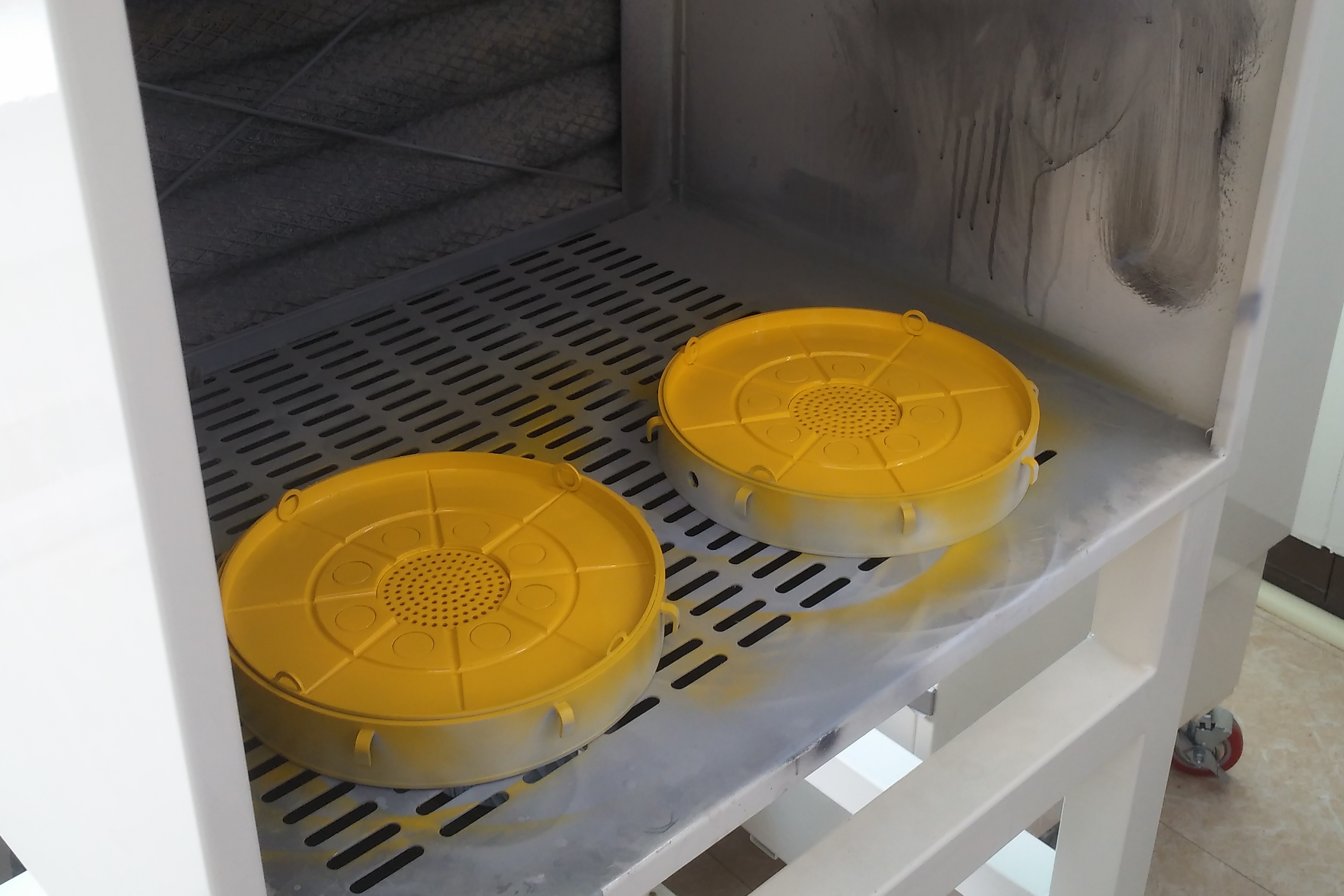

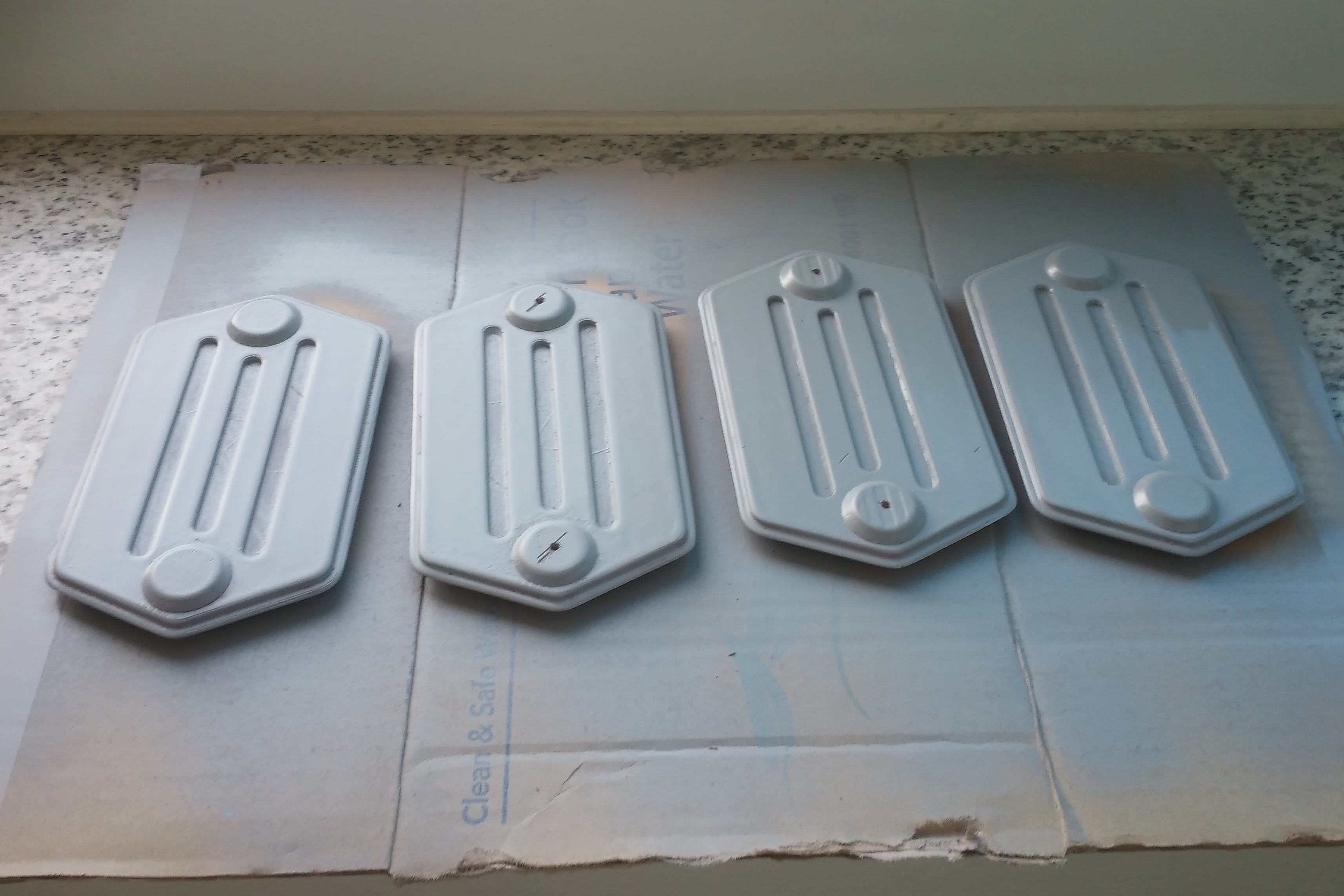

파트별로 도색을 진행합니다.

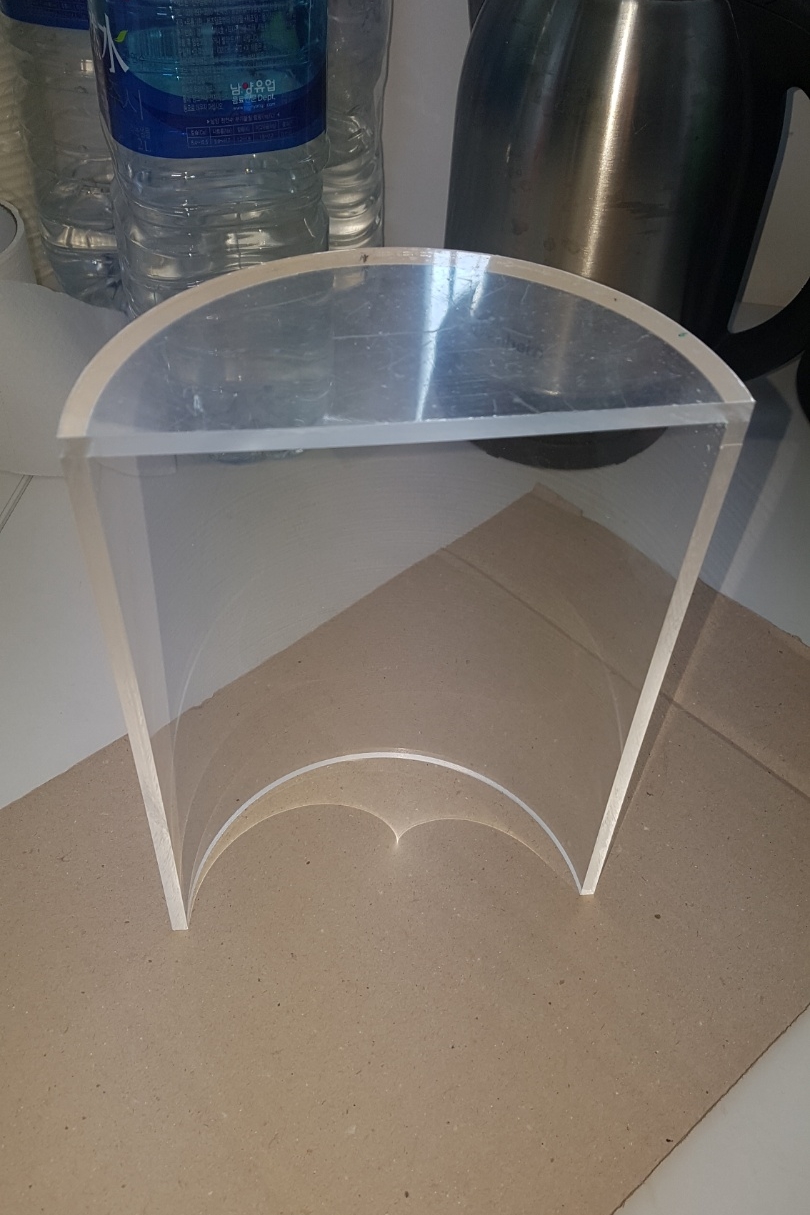

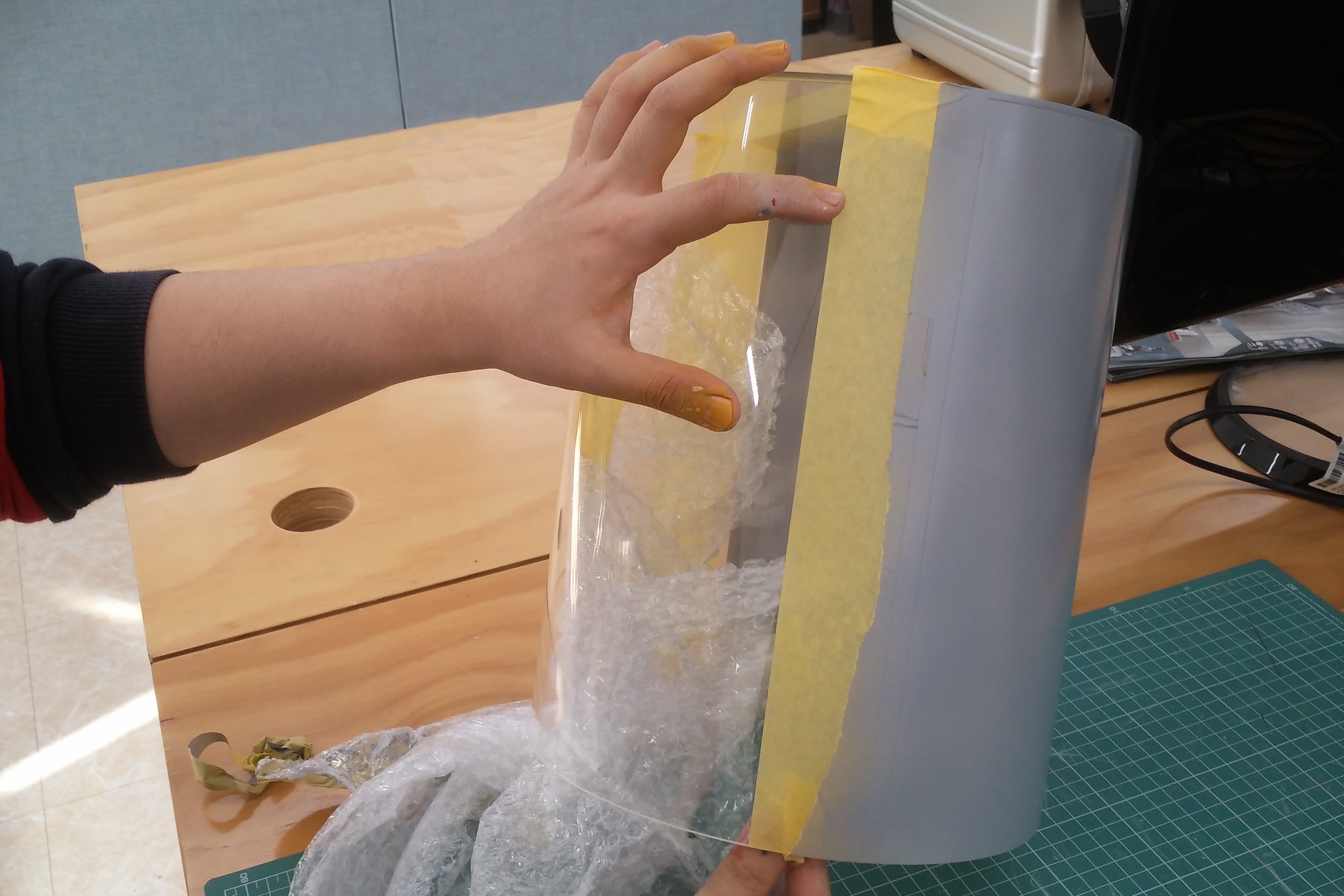

투명 아크릴 도색부위 또한 도료 점착성을 높이기 위해 샌딩작업을 선행했습니다.





끝으로 CI 시그니처 마스킹 도색을 진행했습니다.





자석 매립을 통해 체결의 용이성을 높였습니다.

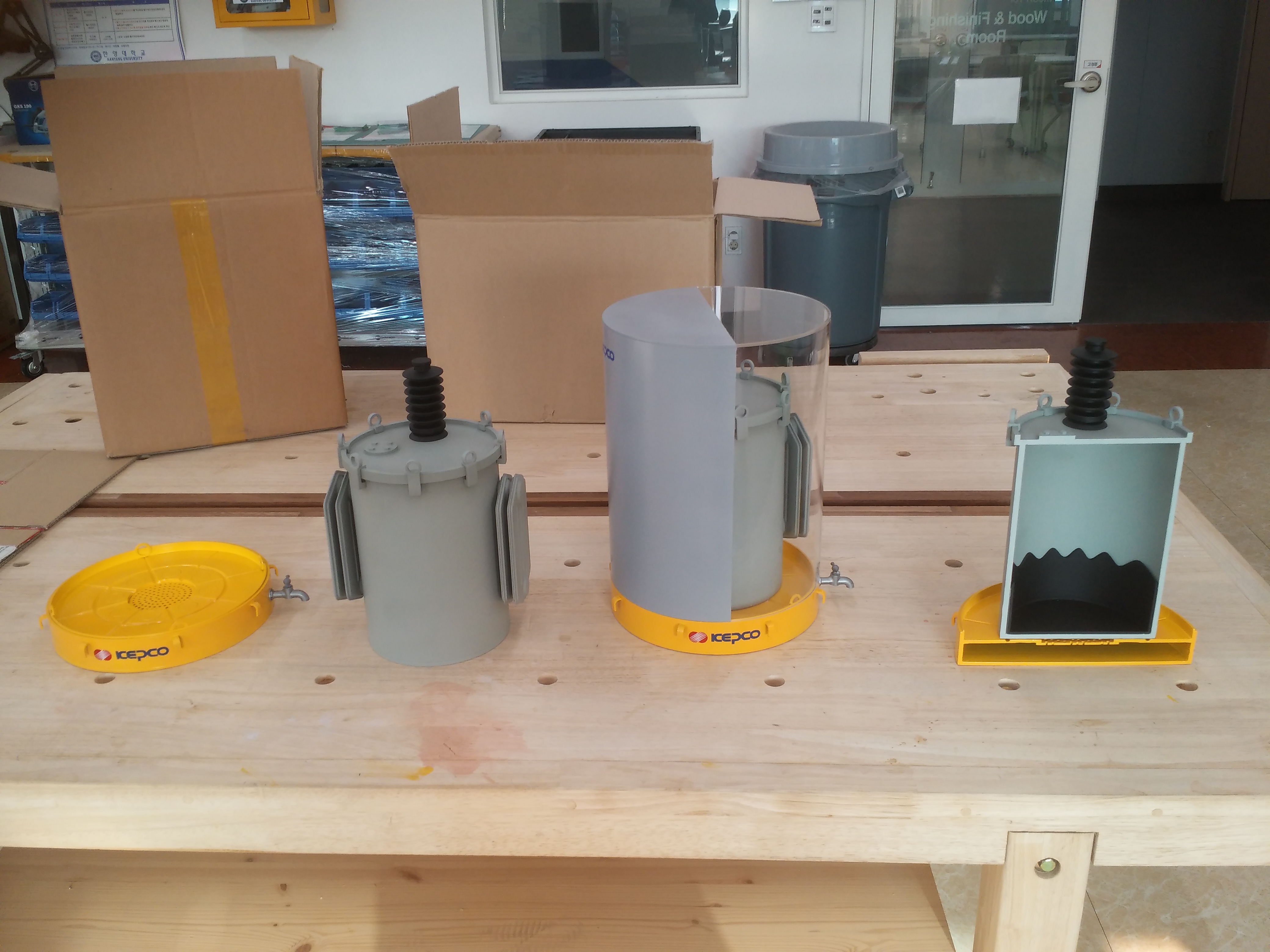

최종 결과물입니다.
