가전 / 소품
♦ 용　 　도 : 촬영소품 시제품
♦ 제조방식 : 3D프린팅(MJF), PA12, 도색
♦ 중점사항 : 사진만으로 제품 복원 제작





로또 추첨용 볼 세트 제작 프로젝트입니다.

우리가 알고있는 로또 볼은 총 5개의 세트 중 당첨된 1개의 세트를 말합니다.

이번 의뢰제품은 로또 볼 세트 선정을 위한 추첨 볼 세트입니다.



18년 12월, 복권 수탁사업자 변경에 따른 프로그램 이관을 진행하였으나

촬영 세트와 소품 등을 추가로 제작해야 되는 상황이었습니다.

관련하여 새로 시제품 제작을 진행하였습니다.

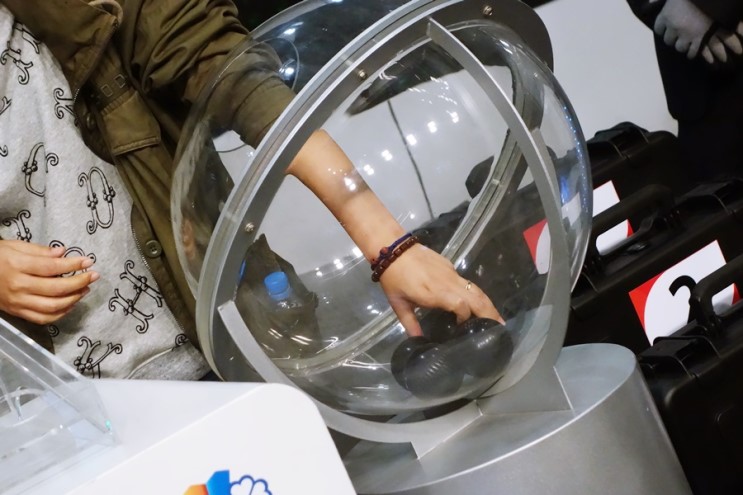

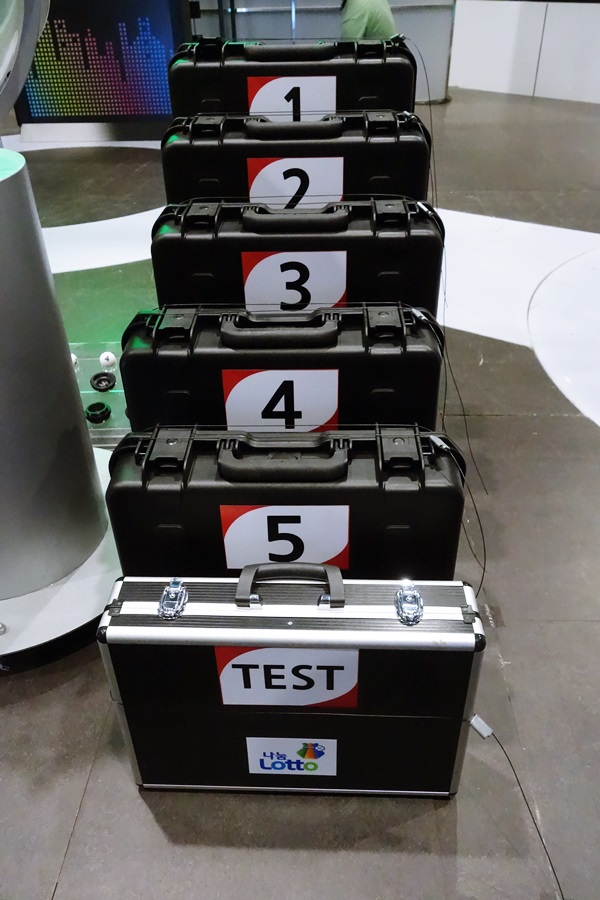

로또 추첨 본 방송 전, 사전 세트 추첨 장면입니다.

준비된 5개의 로또 볼 세트 가운데, 본 방송에서 사용될 세트를 추첨합니다.

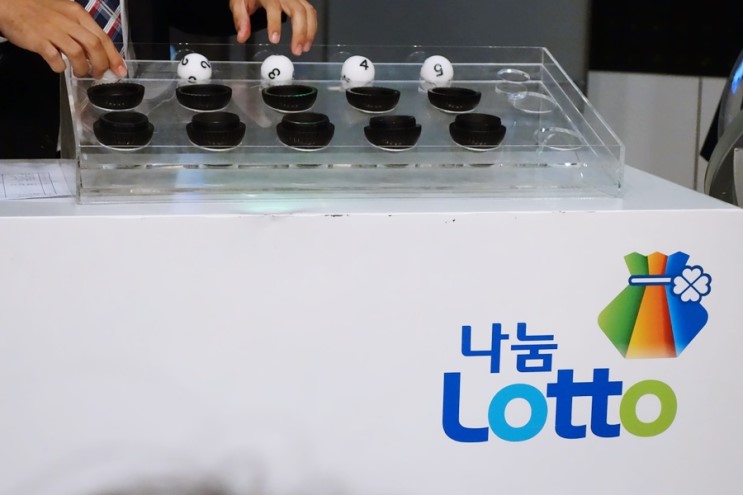

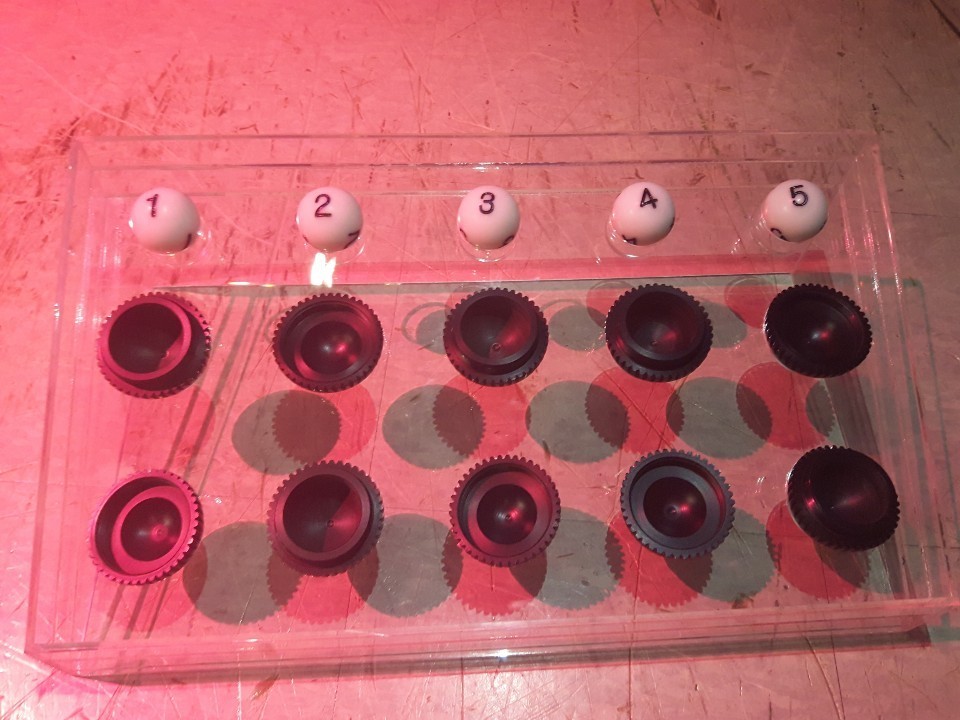

의뢰기업으로부터 제공받은 이미지입니다.

해당 사진과 추가 요구사항 외 도면 등의 자료는 없습니다.

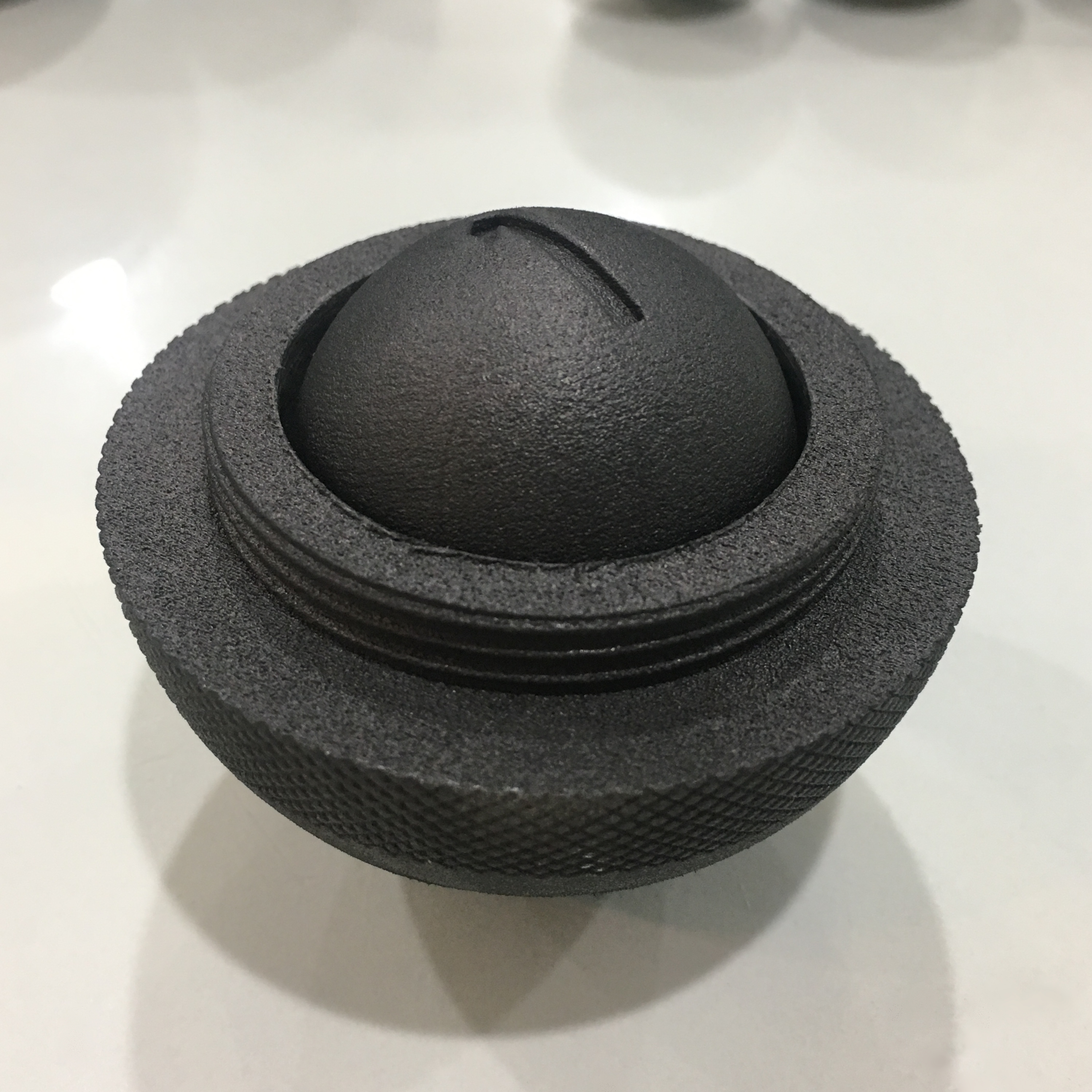

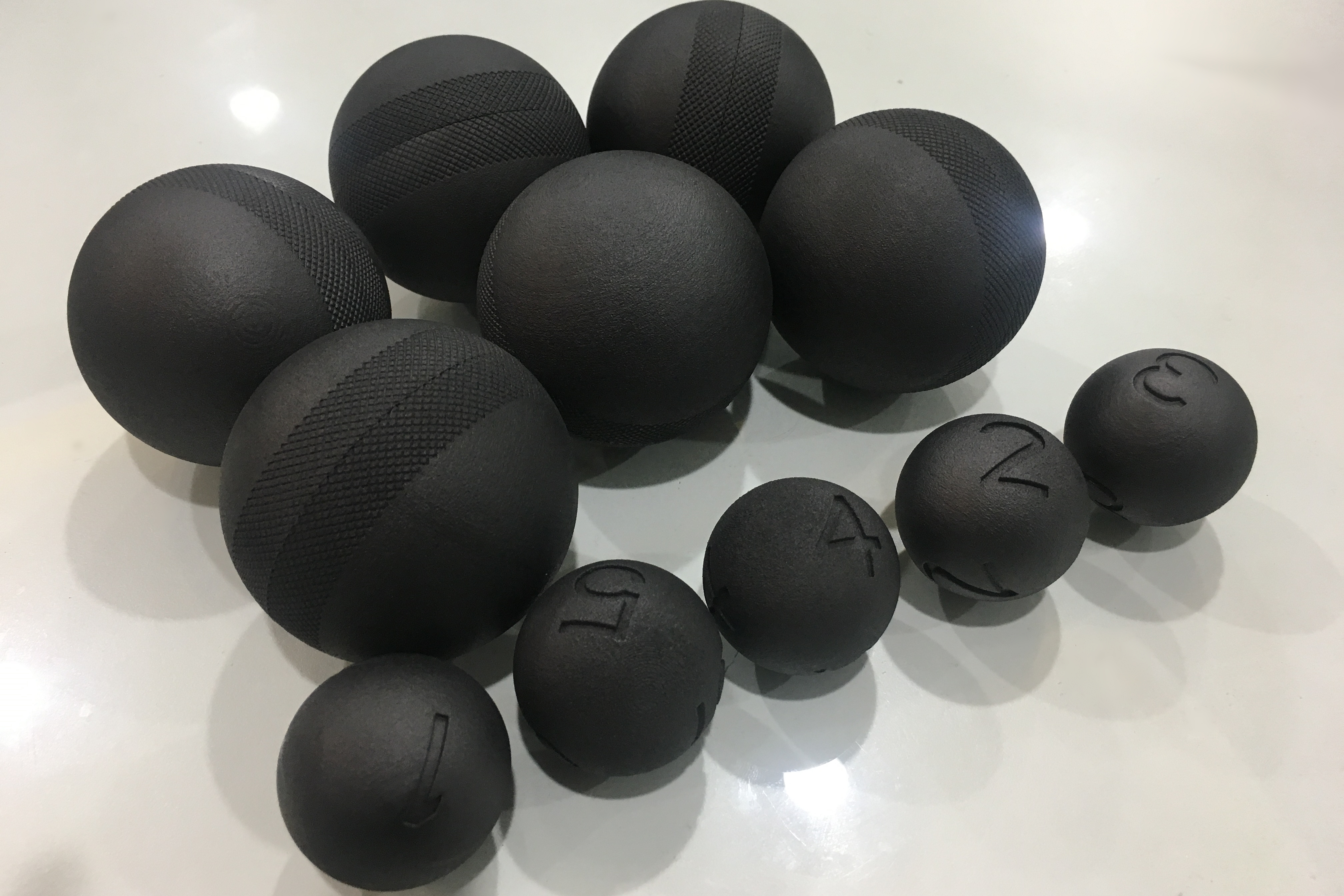

Core의 숫자는 음각으로, Cover는 체결나사와 널링(미끄럼 방지) 설계를 진행했습니다.

재질은 충격강도가 엔지니어링 플라스틱에 가까울 정도로 우수한 PA12로 선정하였으며,

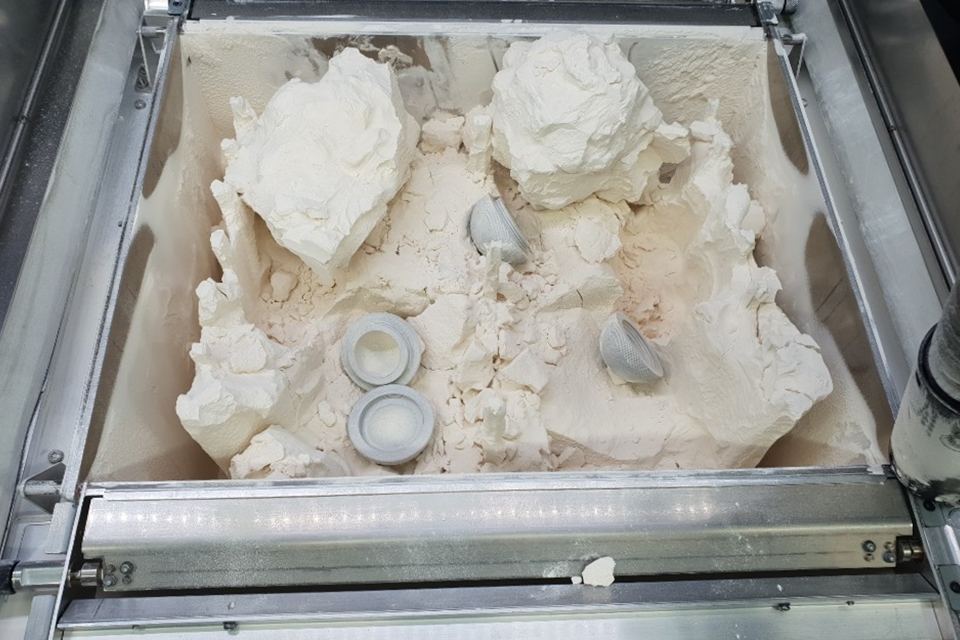

제작한 장비는 MJF 4200 3D Printer를 사용하였습니다.

이후 Fast Cooling Station으로 냉각작업 진행하였으며,

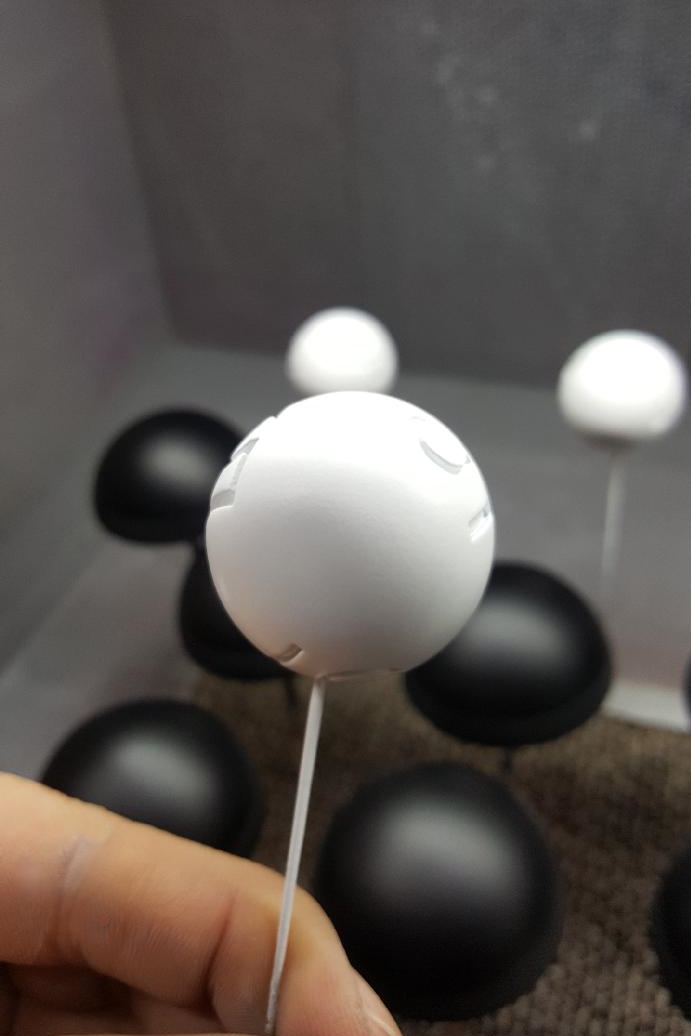

표면 Graphiting으로 도색작업할 표면을 매끄럽게 가공하였습니다.





출력된 제품은 우선 1차 검수를 진행합니다.

표면 퀄리티는 문제(싱크 등) 없는지, 결속은 매끄럽게 체결되는지 등을 확인합니다.

해당 단계에서 문제가 발생하면 보정설계 후 재출력을 진행합니다.

문제점은 발견되지 않았습니다.





도색 진행 시, 제품 표면이 미세하게 두꺼워지는 현상이 발생하므로

여러 부품으로 구성되는 제품의 경우에는 결속에 차질이 발생할 수 있습니다.

장비 수축 등의 오차를 반영하여 설계단계에서부터 공차를 반영했습니다.

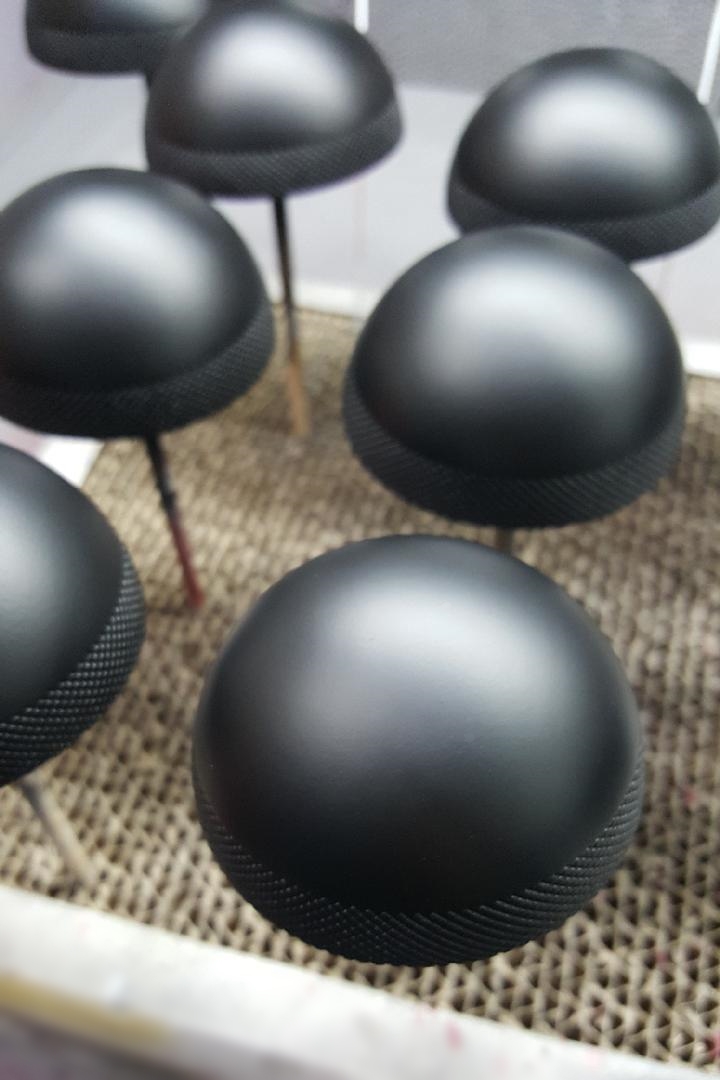

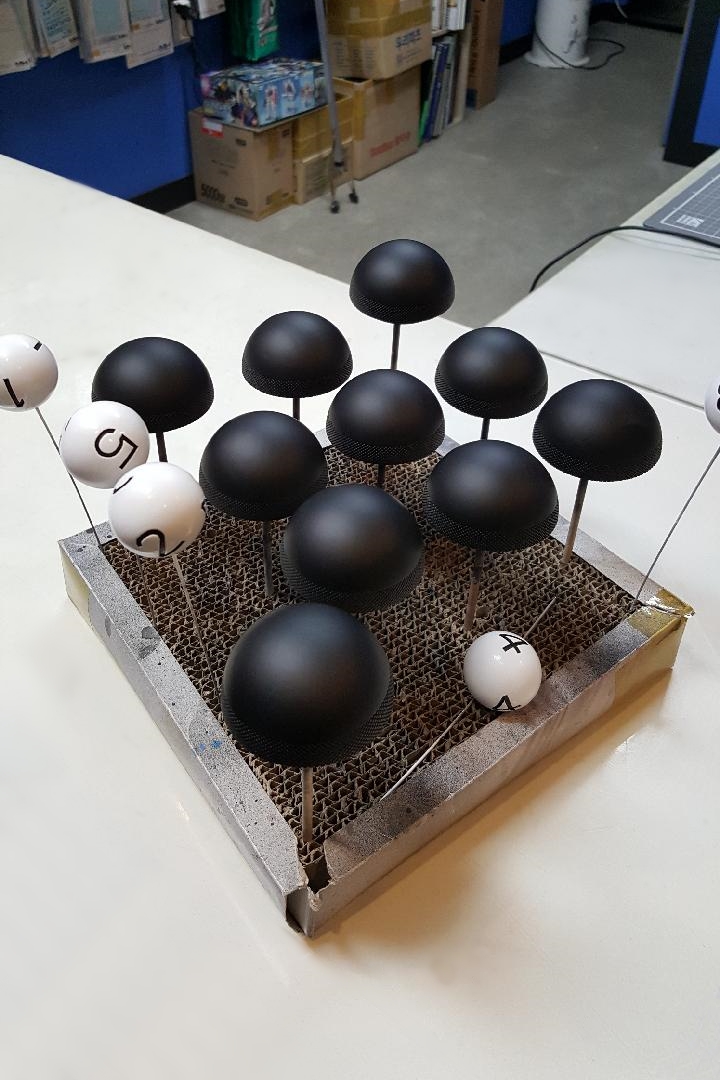

도색 색상은 black & white로 오해의 소지가 없는 단순 색상이었습니다.

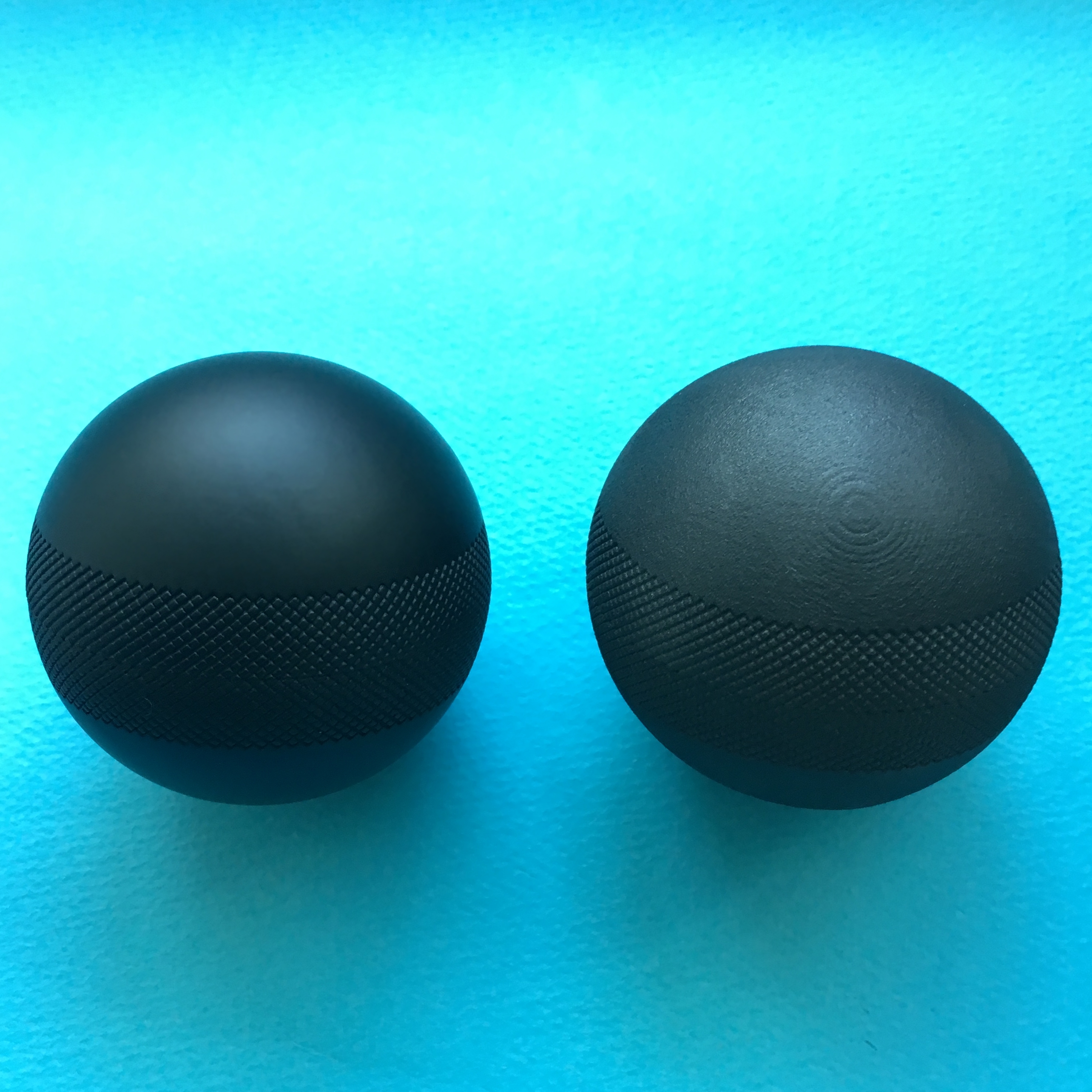

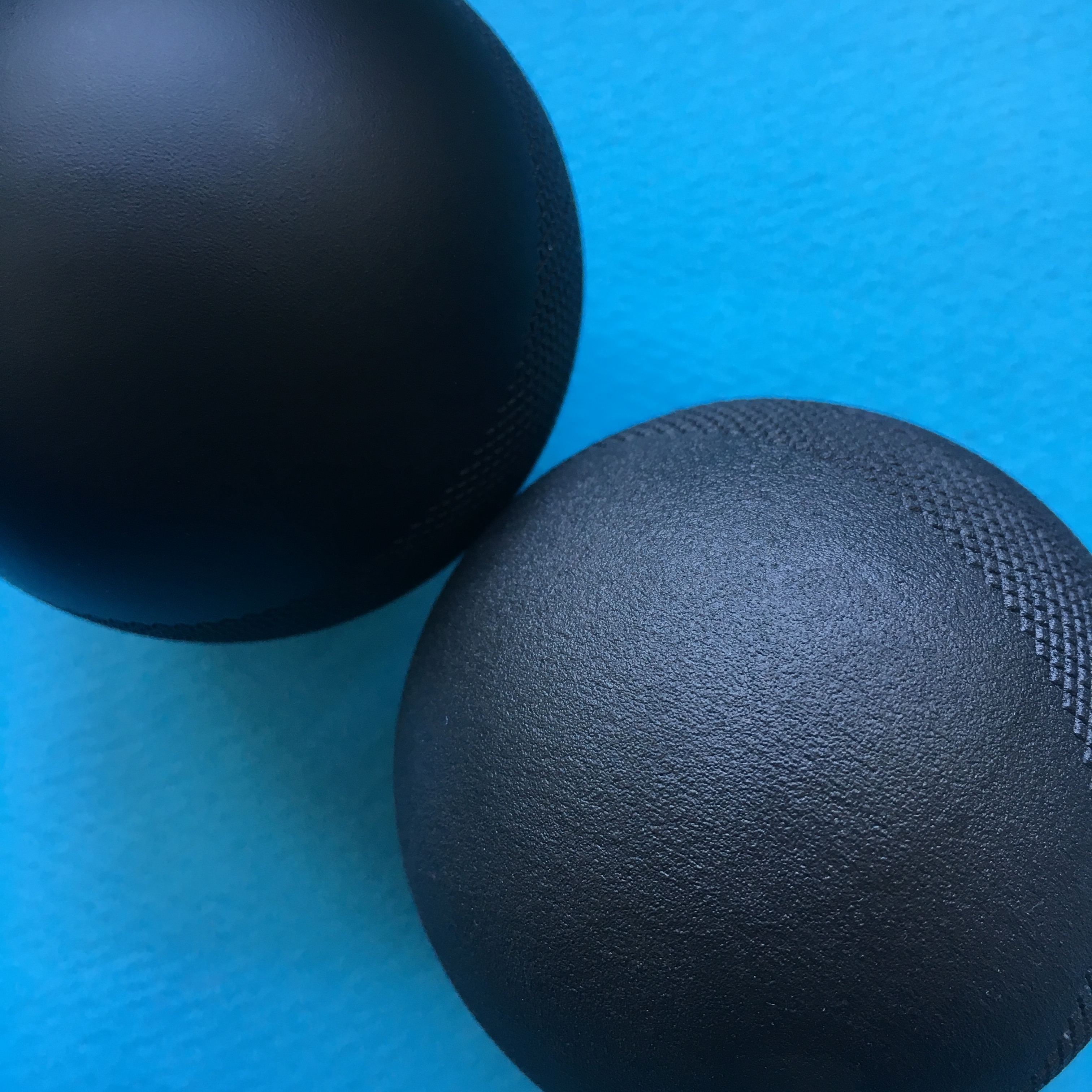

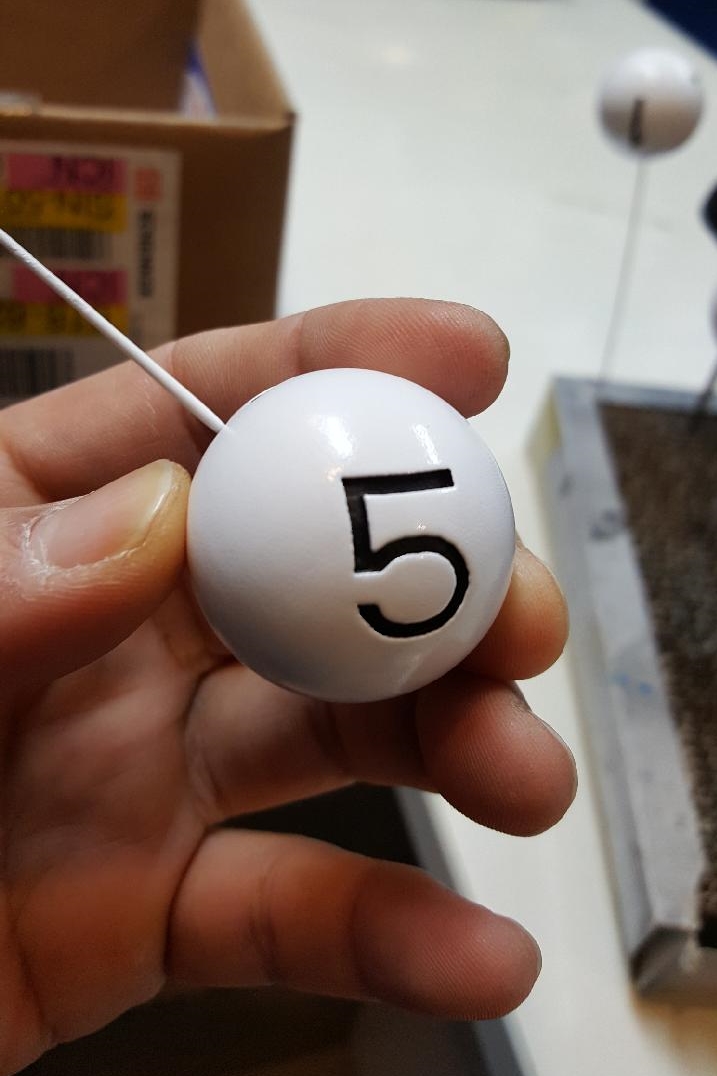

도색 전·후를 비교해보면 표면이 매끄럽게 다듬어진 것을 확인할 수 있습니다.

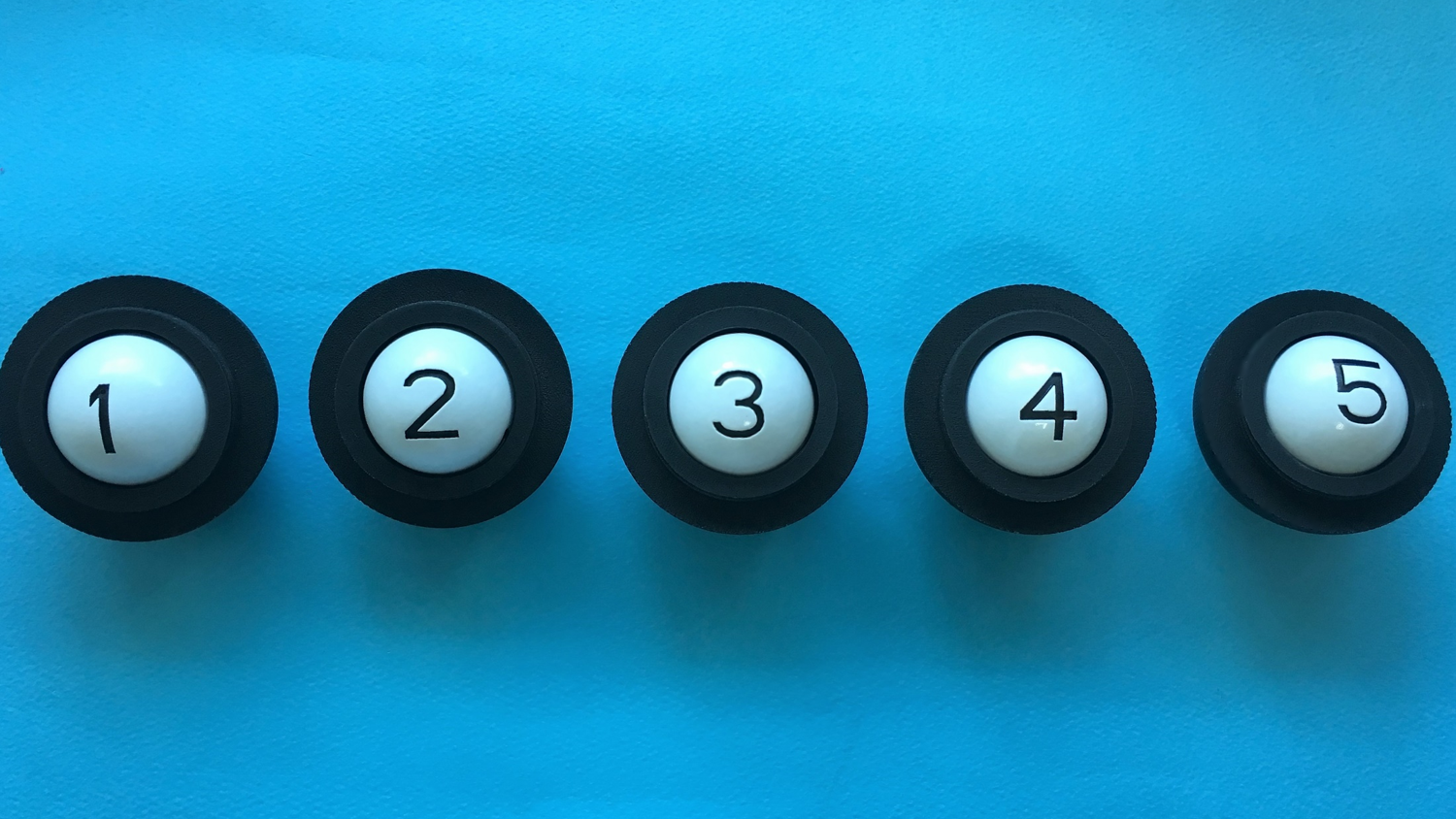

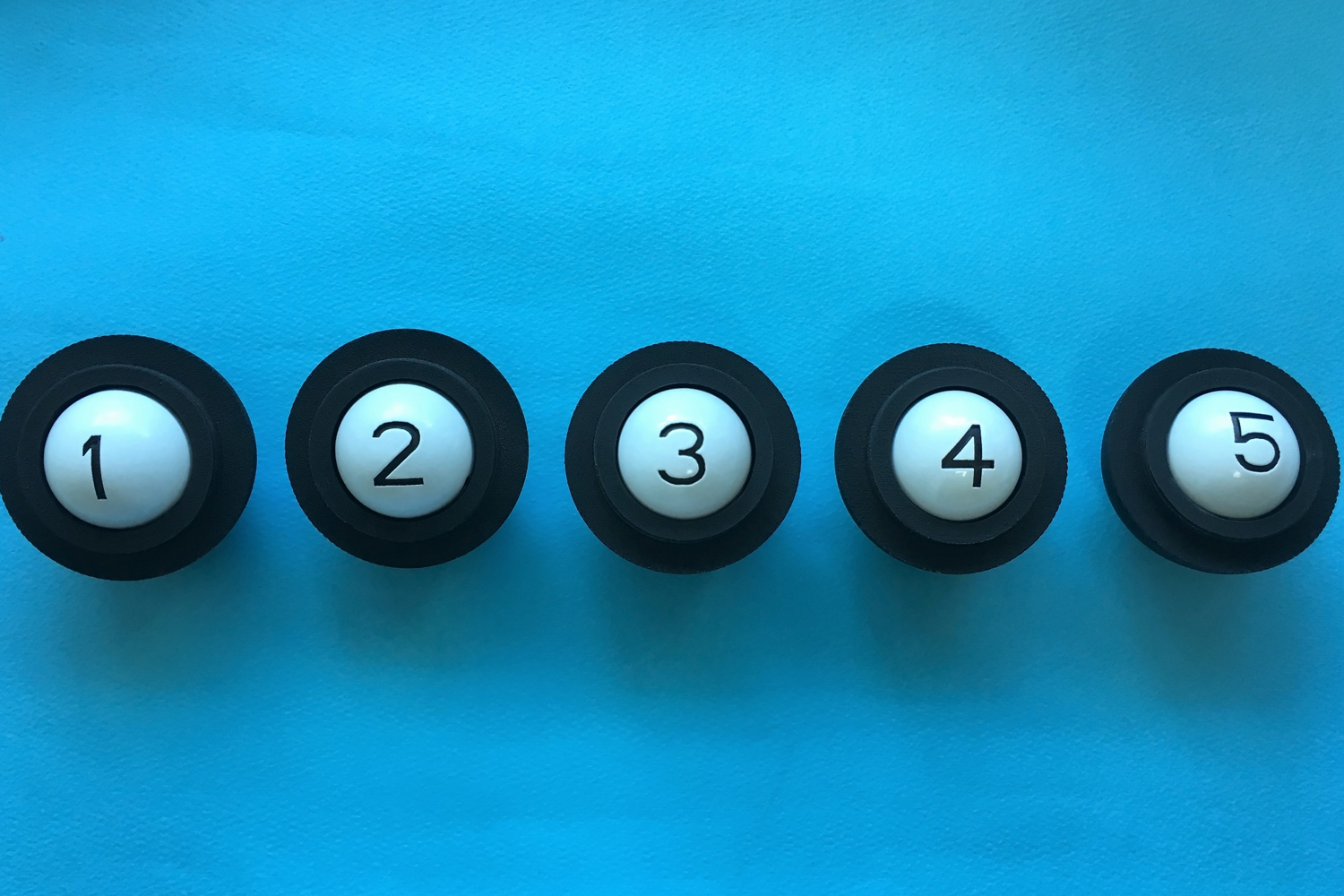

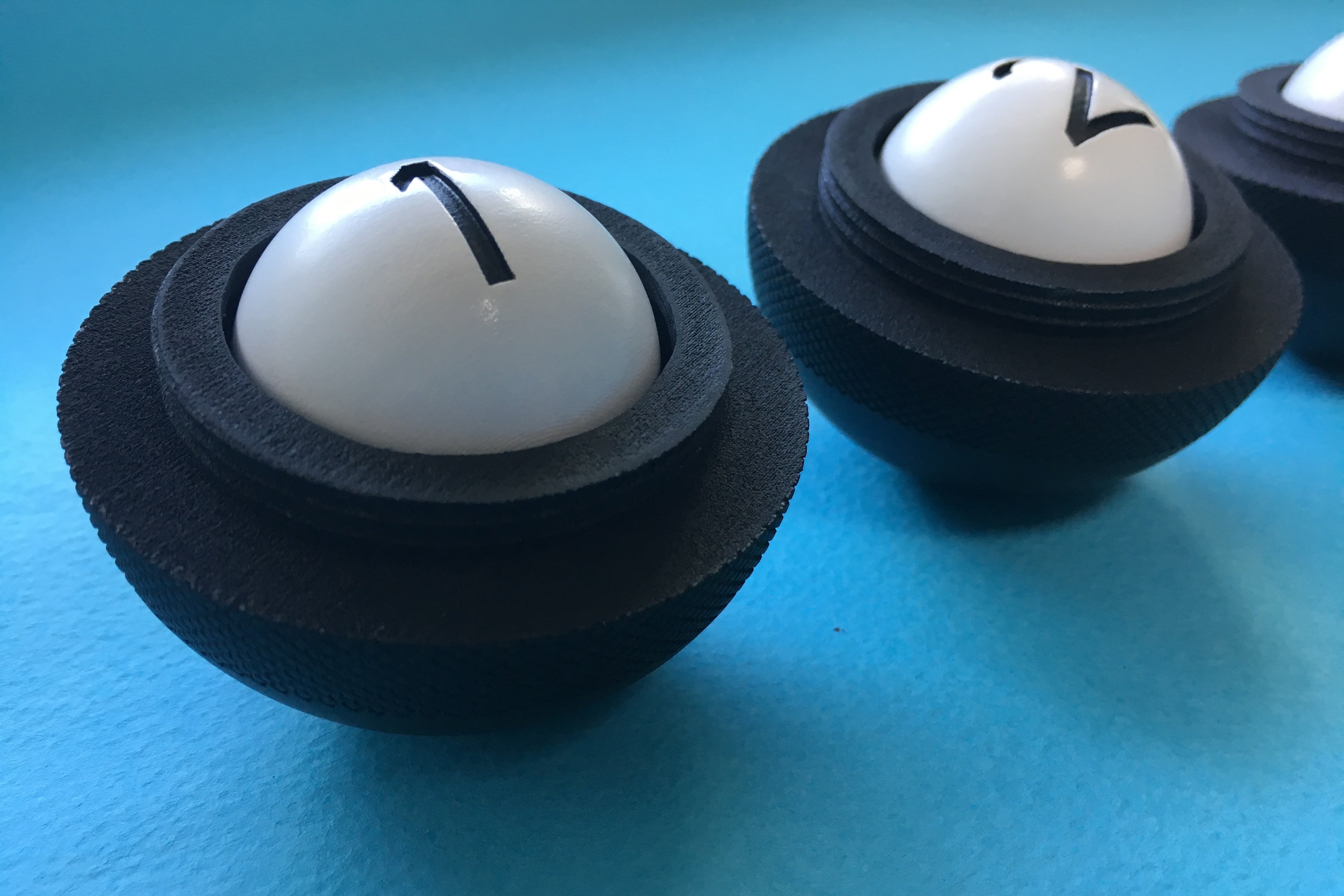

완성된 제작물입니다.
