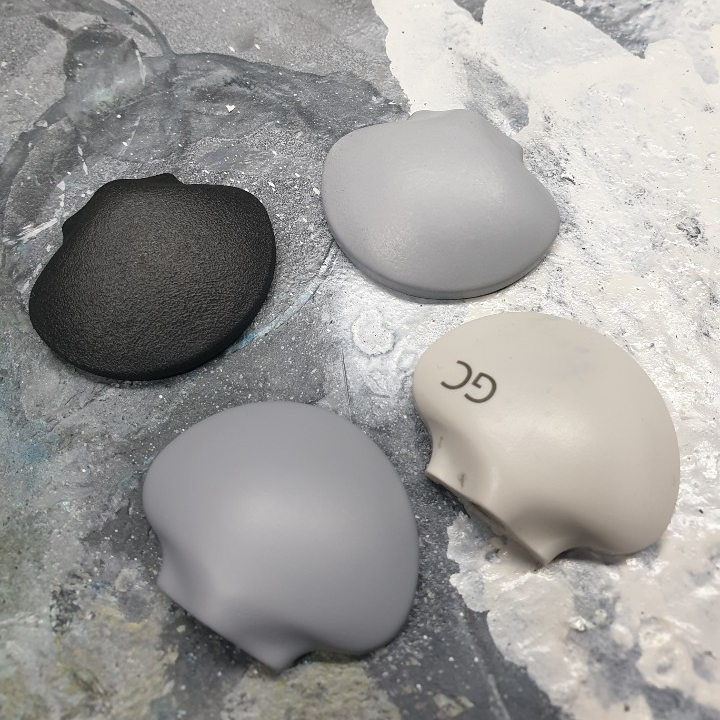

연속 혈당 측정기

작성자 관리자 날짜 2020-05-07 10:53:14 조회수 1363

의료 / 헬스케어
♦ 용   도 : 의료기기 시제품
♦ 제조방식 : 3D프린팅(MJF), PA12, 도색
♦ 중점사항 : 존 제품과의 유사성, 결속테스트

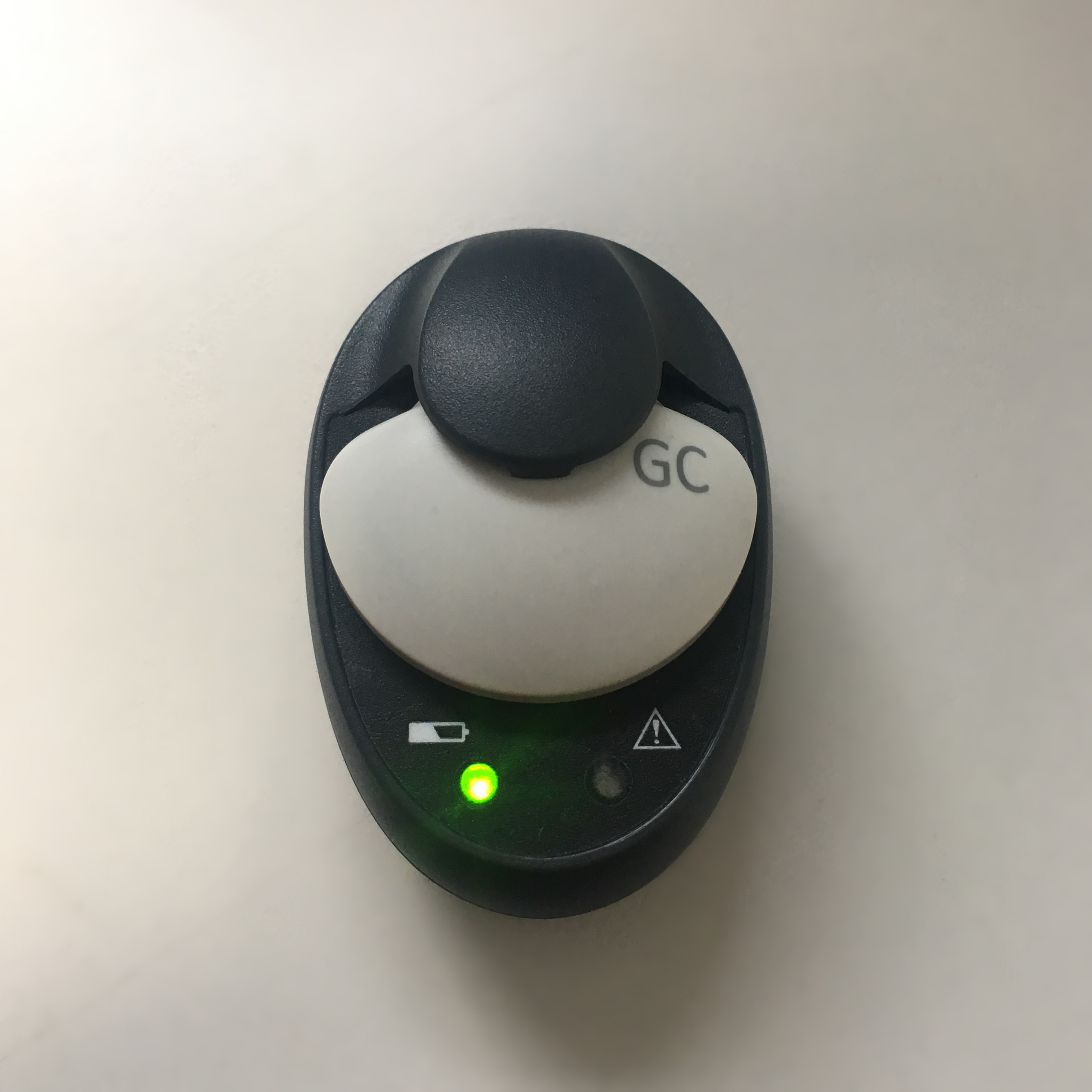

현재 판매중인 의료기기 구성품의 소량양산 프로젝트입니다.

제품 도면, 제품 샘플을 확보한 상태에서 역설계를 선행하였고

이후 3D프린팅, 도색, 로고작업 진행하였습니다.

(2018년 1차 납품 이후, 2020년 재발주 진행된 프로젝트입니다.)

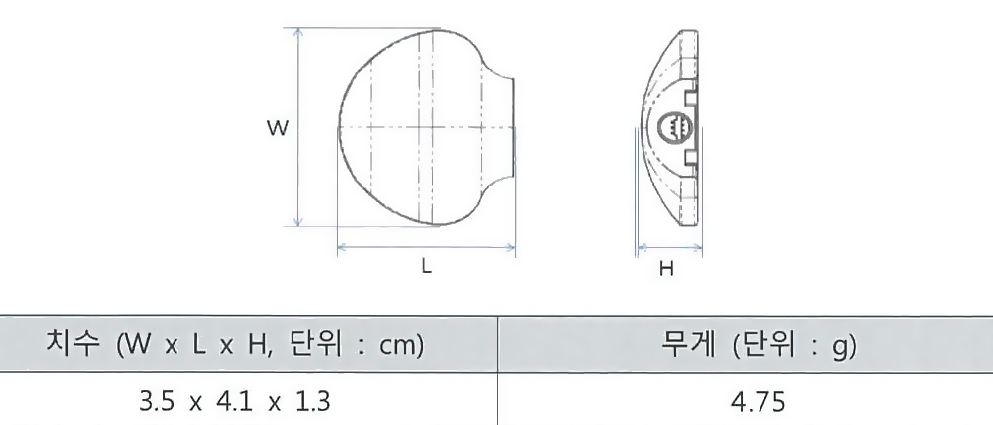

기본 도면 및 규격입니다.

제공 규격이 러프하여 3D 모델링을 진행하기에는 어려운 편입니다.

주로 제품 샘플의 실측을 통해 1차 모델링을 진행하였습니다.

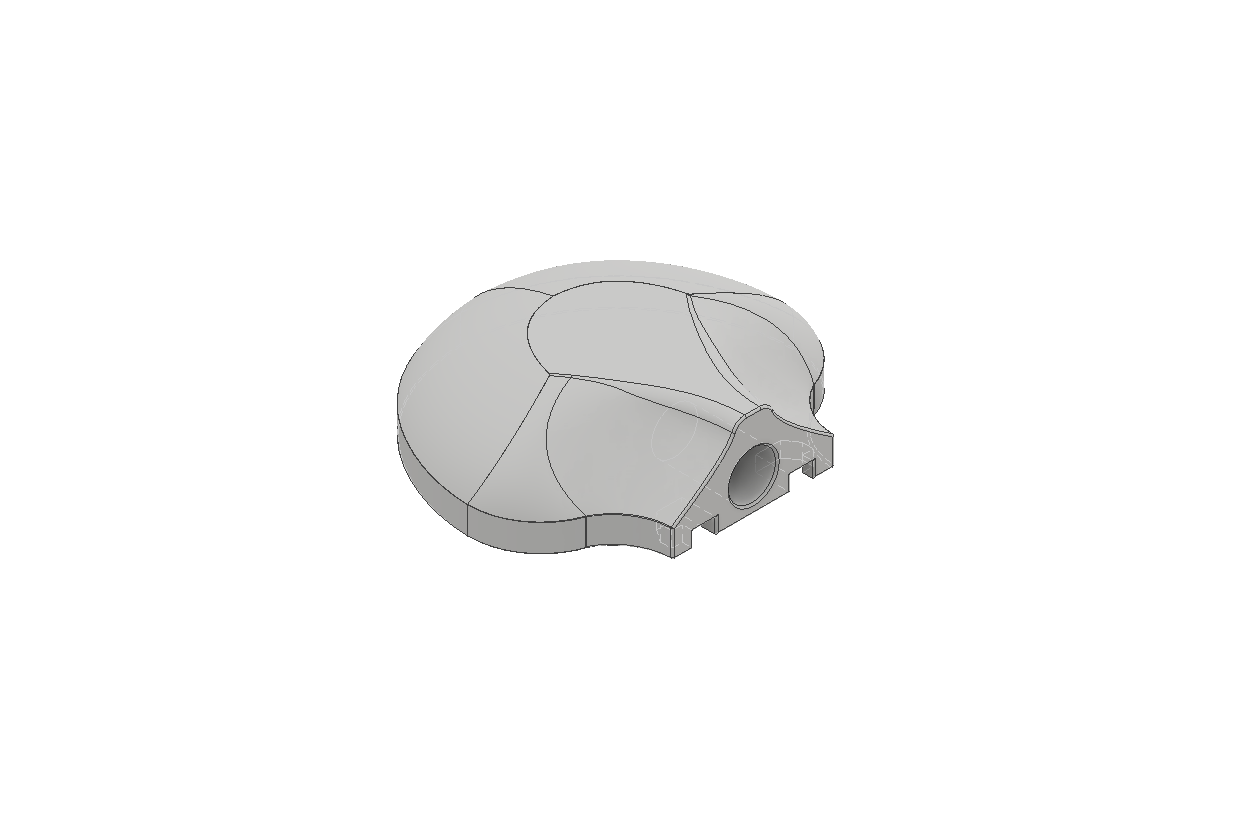

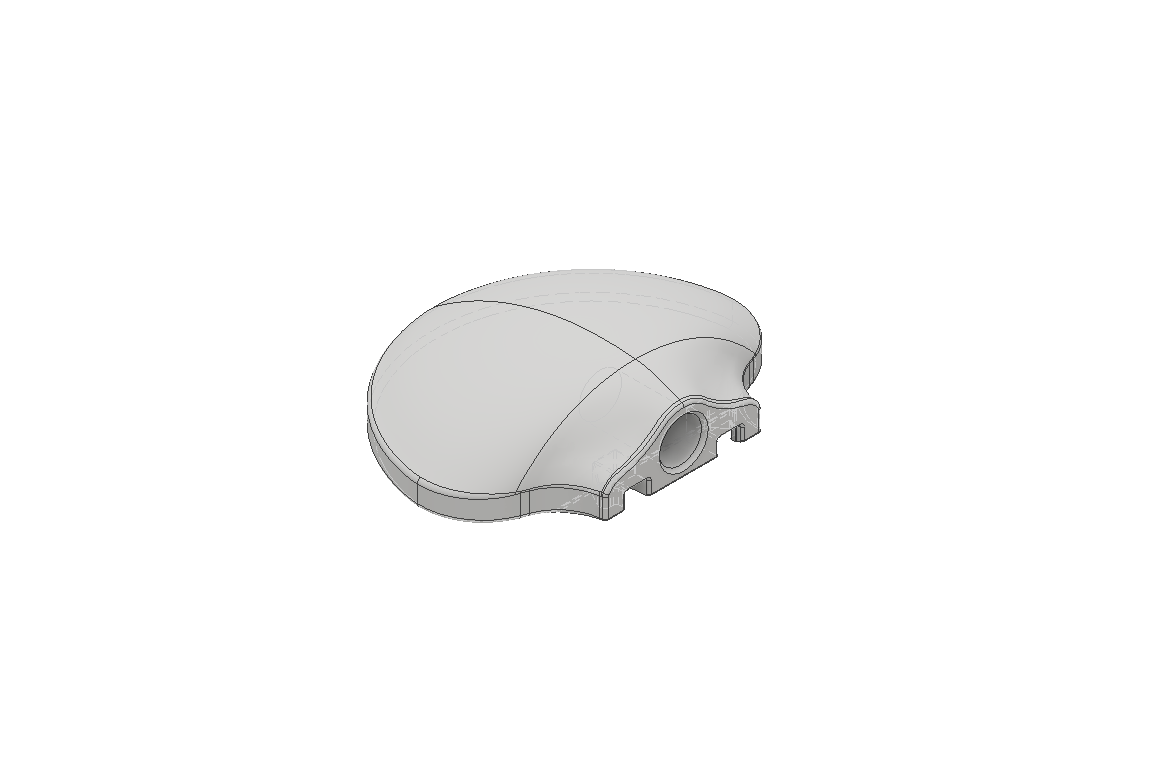

제품 역설계, 3D 모델링은 1차와 2차로 나누어 진행했습니다.

3D 프린터 장비 특성을 반영하여 결속공차 등을 반영하였습니다.

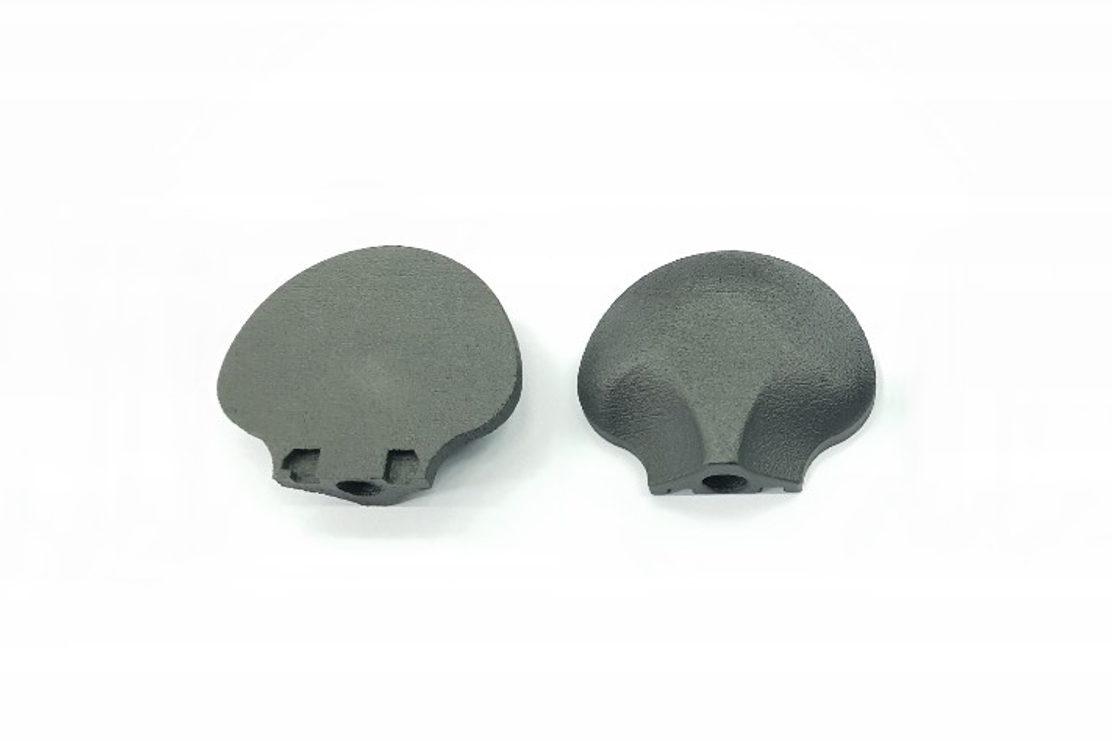

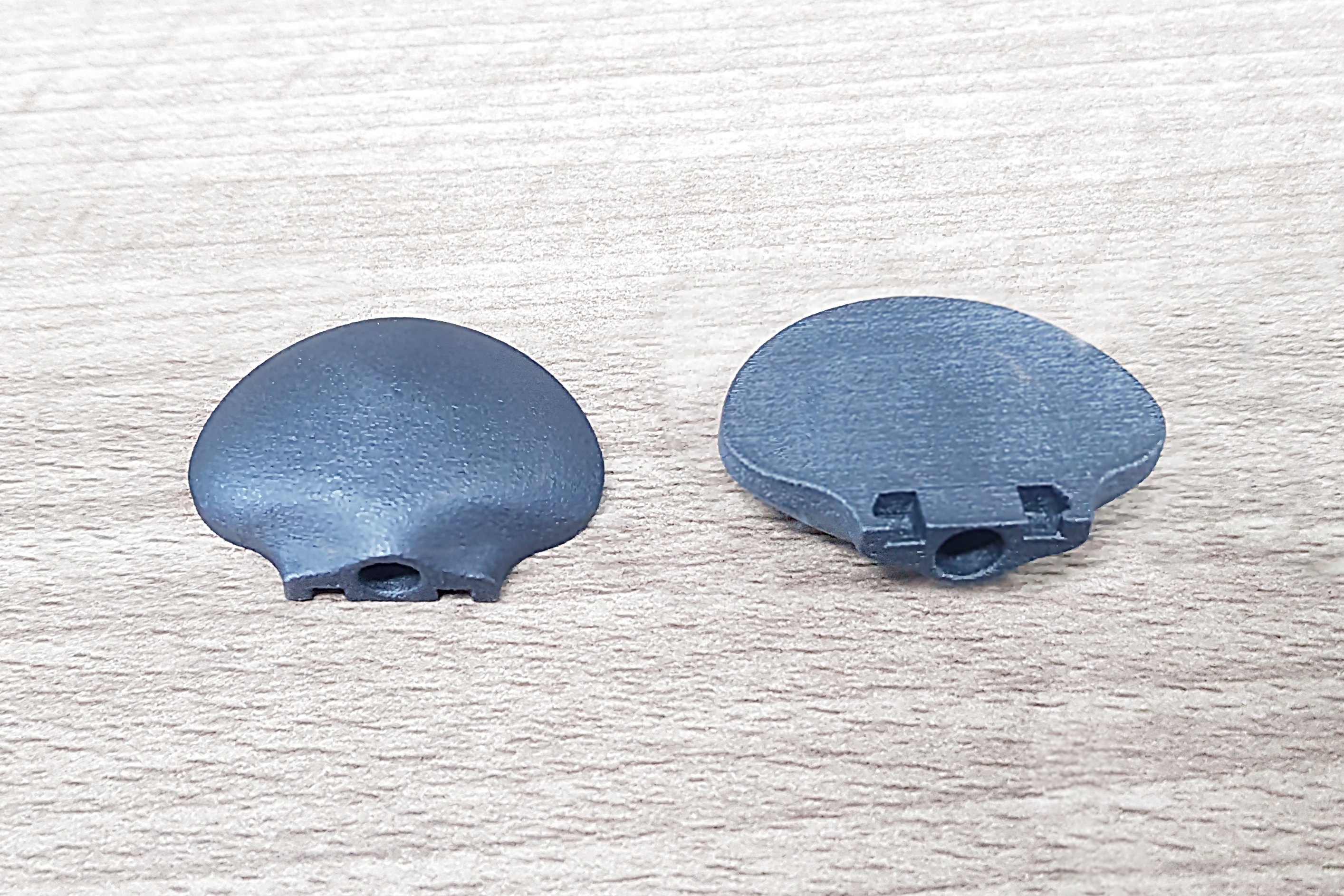

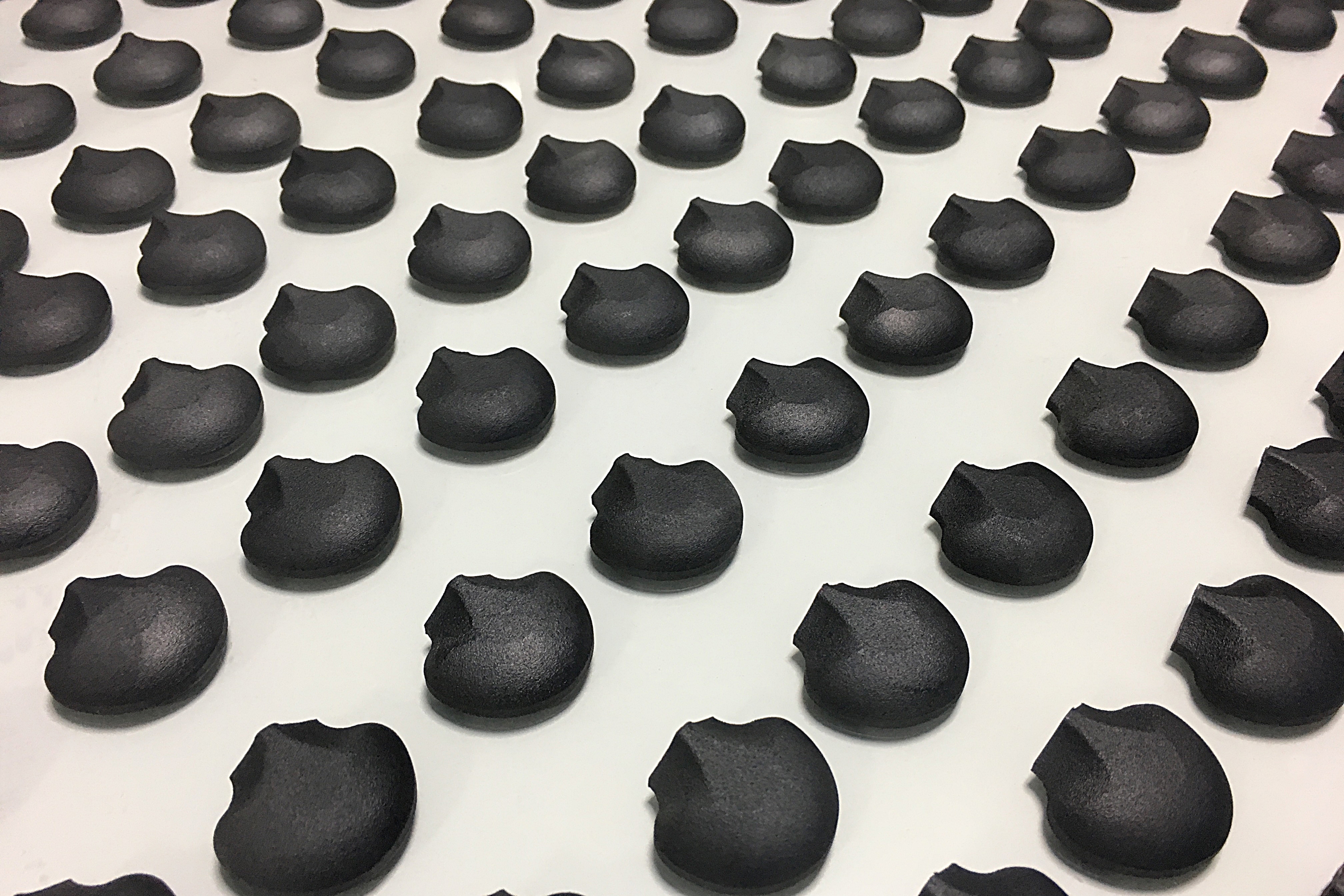

3D 프린팅으로 생산한 제작물입니다.

2종 모두 MJF 출력하였으며, 재료는 PA12로 동일합니다.

양산 전, 기존 제품과 호환성 검토를 위해 결속 부위 테스트를 선행했습니다.

만약 결속 테스트에 실패했다면 3D 모델링 데이터 수정 후 양산을 진행합니다.

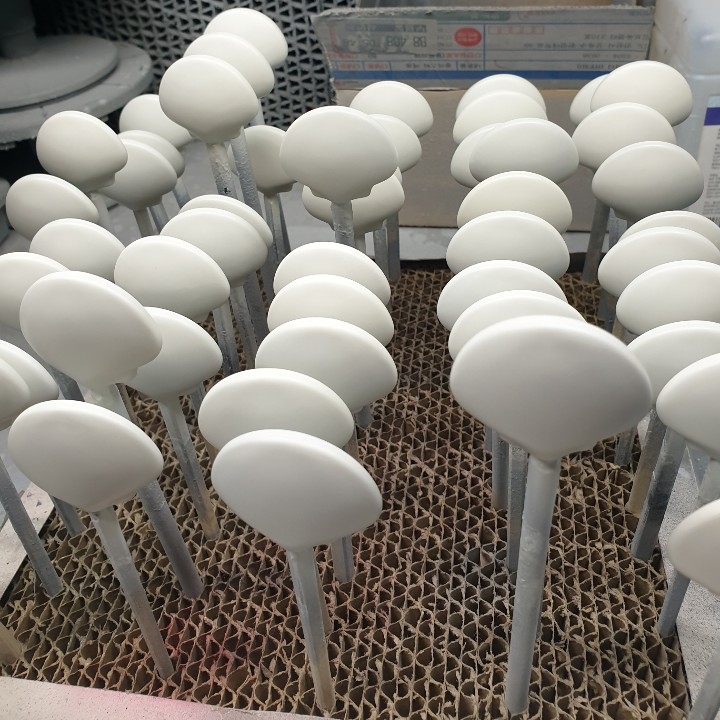

후가공 작업입니다.

Graphiting 작업으로 매끄럽게 다듬어진 PA12 출력제품 표면을

서페이서로 미세한 표면까지 매끄럽게 다듬는 작업을 진행합니다.

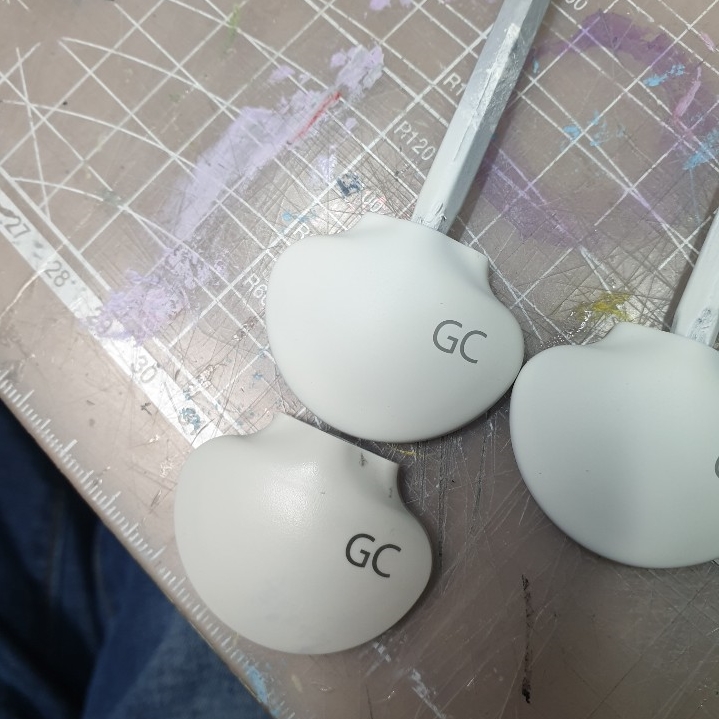

베이스 도색 및 로고 데칼작업 순으로 진행되었습니다.

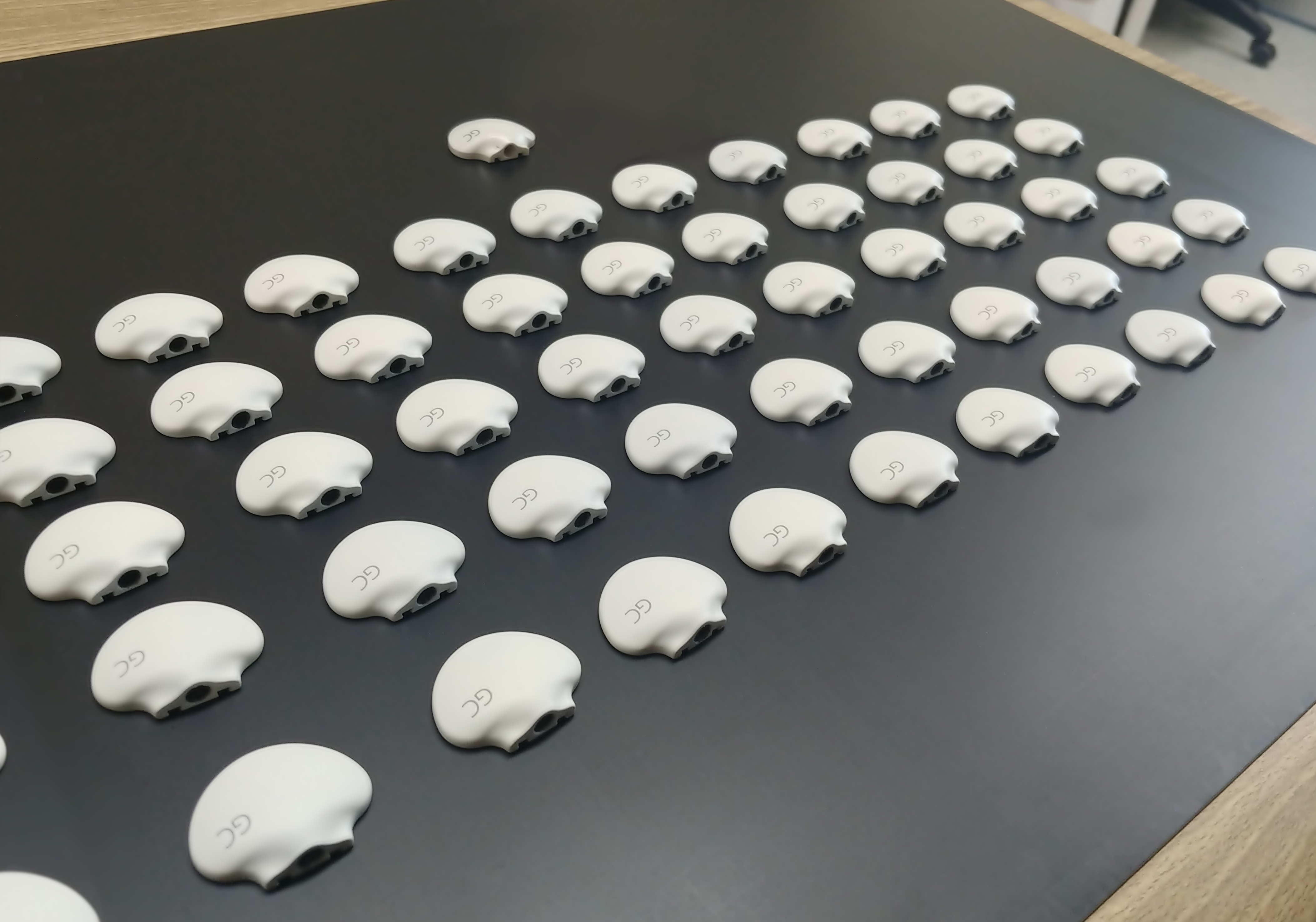

최종 완성된 제품입니다.
